 Subiectul mesajului: PROJECT 001 - incinta full range cu Selenium 15PW6 și D220Ti
MesajScris: Dum Mar 20, 2011 3:45 pm
Neconectat
Director General 0766332366
Director General  0766332366
Avatar utilizator

Membru din: Joi Oct 27, 2005 7:33 pm
Mesaje: 19819
Localitate: La sediu
Vă propunem un proiect de incintă full range, pe două căi, echipată cu următoarele componente:

Difuzor de joase - Selenium 15PW6
Difuzor de înalte - Selenium D220Ti
Horn - Selenium HM2525

Putere: 400 - 500w (Long Term Power)
Amplificatorul recomandat ar trebui să aibă o putere între 500 și 600w/8ohm. În cazul că nu se va abuza, ar fi bine să aibă ceva mai mult, adică undeva până în 700w/8ohm.

Presiunea acustică măsurată la 1w și 1m depărtare este de 97dB ( medie ).
În putere maximă, putem conta pe 120-122dB, iar în vârfuri ( calculat ) putem avea până la 128dB. Referitor la parametrul SPL la vârf, în urma măsurătorilor a rezultat că este doar un parametru orientativ, pentru că după câteva minute de funcționare, vârfurile nu mai trec de 124-125dB, datorită compresiei termice. În orice caz, pentru acest tip de incintă, presiunea acustică este mai mult decât onorabilă.

Incinta are un volum de 70 litri efectivi ( scăzând volumul difuzoarelor și ramforsărilor ). Acordajul optim pentru acest proiect este la 55Hz.
Dacă îl setăm mai jos, nu obținem nimic. Dimpotrivă, se va dezechilibra răspunsul general.

Gama de utilizare este de uz general.
Funcționează atât ca boxă de discotecă ori DJ mobil, cât și ca boxe de voci, pentru formații care cântă live.

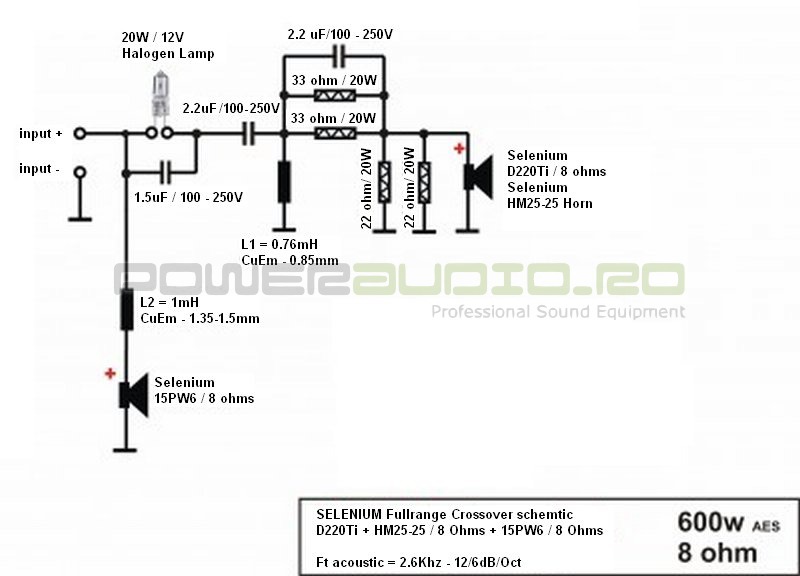

Schema filtrului:
Fişiere ataşate:
Selenium 15PW6 cu D220 si HM2525.jpg
Selenium 15PW6 cu D220 si HM2525.jpg [ 65.69 KiB | Vizualizat de 21311 ori ]


După cum se observă, filtrul este relativ simplu. Este o schemă studiată și verificată în timp.
Pe joase avem înseriată o bobină de 1 mH.
Pe înaltă avem un filtru de ordin 2 ( 12dB/octavă ). Pe partea de atenuare avem plasată și corecția necesară liniarizării răspunsului driverului.
Protecția driverului o facem cu o lampă halogen de 20w/12v.

Răspunsul general este setat în așa fel încât să sune bine pentru urechea umană. Zonele de înalte și joase sunt puțin ridicate față de medii.

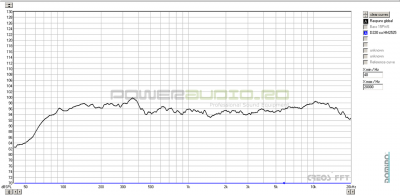

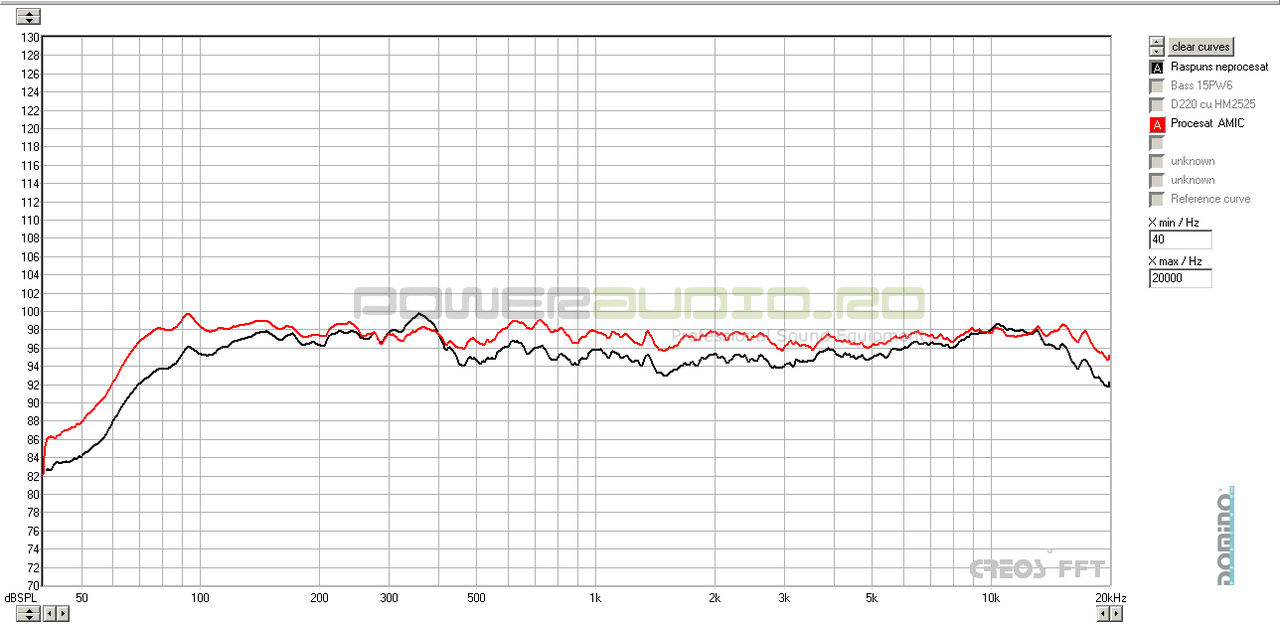

Nu cu mult, ci doar cât să nu ne deranjeze mediile. Vă prezint mai jos răspunsul măsurat la puterea de 1w/1m.
Măsurarea a fost efectuată cu boxa amplasată pe stativ, la 2m înălțime.


Fişiere ataşate:
raspunsglobal.png [ 128.32 KiB | Vizualizat de 21309 ori ]

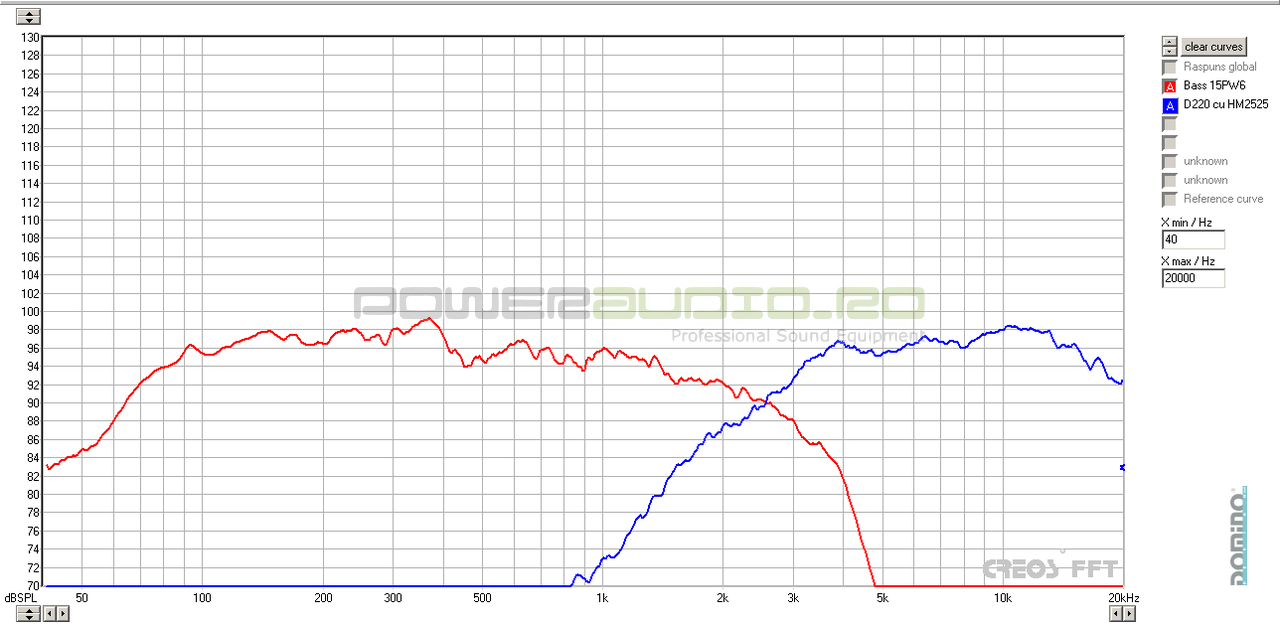

pecomponente.png [ 135.58 KiB | Vizualizat de 21309 ori ]

_________________
ing. Mircea Bartic
Director general

Poweraudio Romania
Drumul Tarpiului, Nr.30, Bistrita, Jud. Bistrita-Nasaud
Telefon: 0766332366
E-mail: office@poweraudio.ro
www.poweraudio.ro
facebook.com/poweraudio.romania
Sus
 Profil



 Subiectul mesajului: Re: Proiect incinta full range cu Selenium 15PW6 și D220Ti
MesajScris: Dum Mar 20, 2011 4:30 pm
Neconectat
Admin
Admin
Avatar utilizator

Membru din: Dum Oct 30, 2005 12:35 pm
Mesaje: 1819
Localitate: Tr.Severin
Acest tip de incintă poate fi utilizată cu rezultate foarte bune și procesată cu un DSP.

În cazul că se dorește o liniarizare, pentru a crește SPL-ul, setările necesare sunt următoarele:

Secțiunea de crossover:

High Pass Filter: BUT24 - 40Hz
Low Pass Filter: BUT24 - 20Khz

Secțiunea de EQ:

Low Shelf 12dB: 70Hz / +8dB
High Shelf 12dB: 17Khz / +7dB

PEQ 1: 360Hz / -3dB / Q=5
PEQ 2: 1250Hz / +2,6dB / Q=0,3
PEQ 3: 12khz / -3dB / Q=4

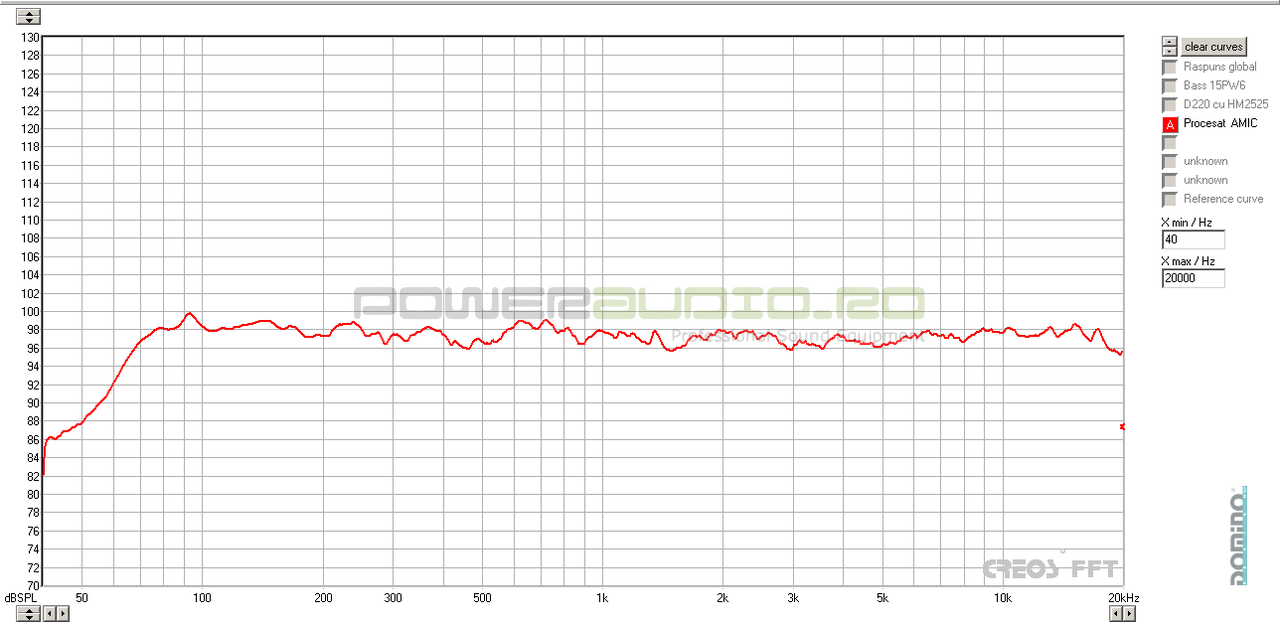

Răspunsul se poate vedea în graficele de mai jos, inclusiv diferența dintre răspunsul procesat ( cu DSP Ecler AMIC/AMIC24 ) și cel fără procesare.


Fişiere ataşate:
procesatvsneprocesat.png [ 148.84 KiB | Vizualizat de 21309 ori ]
procesatliniarfullrange.png [ 127.4 KiB | Vizualizat de 21309 ori ]

_________________
Pot fi contactat telefonic in cazul ca nu raspund la mesaje: 0742/070.470.
Sus
 Profil

 Subiectul mesajului: Proiect fullrange 15PW6+D220Ti+HM2525
MesajScris: Joi Apr 14, 2011 10:28 pm
Neconectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Dum Dec 03, 2006 12:46 am
Mesaje: 818
Localitate: Baia Mare/Cluj

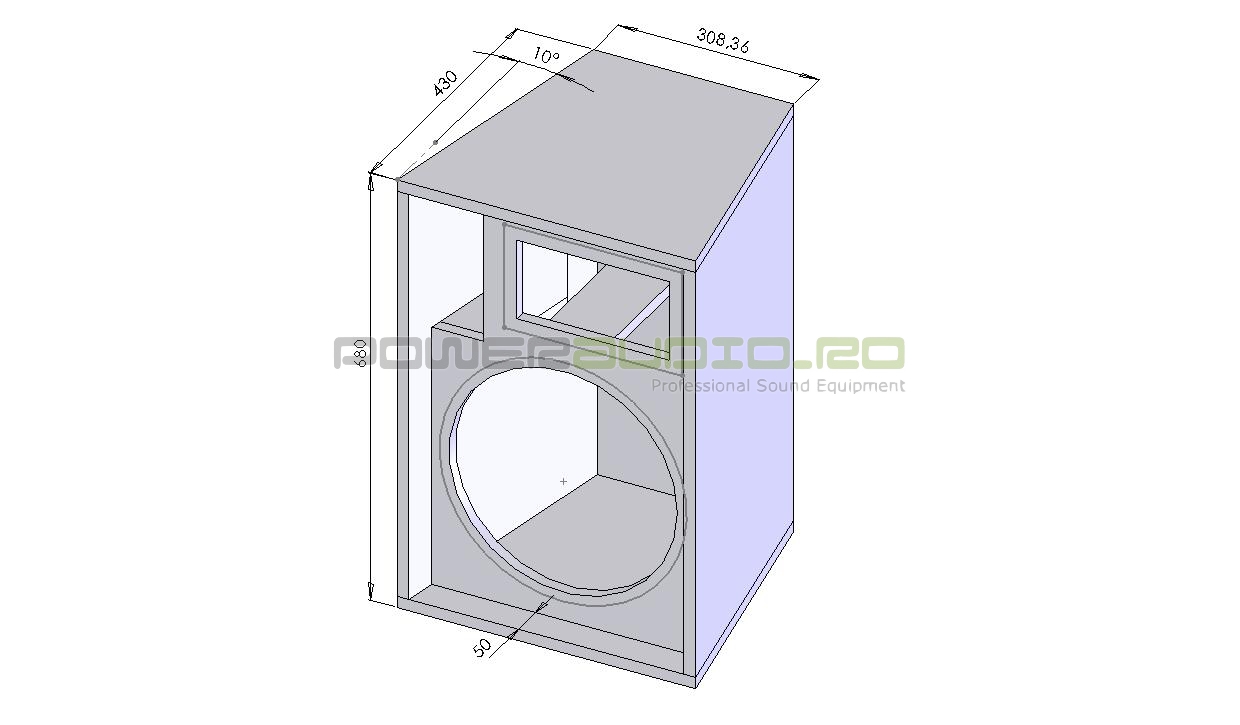

Material folosit 18 mm.


Fişiere ataşate:
ansamblu.jpg [ 122.11 KiB | Vizualizat de 21322 ori ]

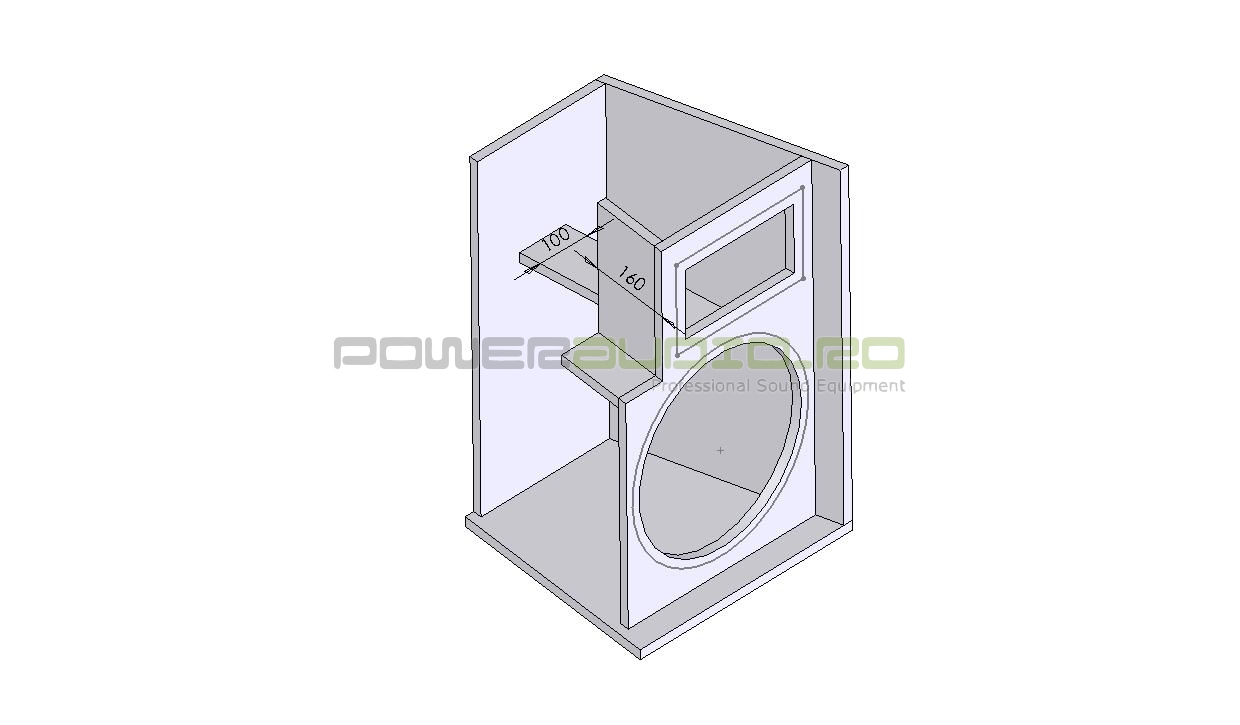

detalii interioare.jpg
detalii interioare.jpg [ 112.45 KiB | Vizualizat de 21322 ori ]

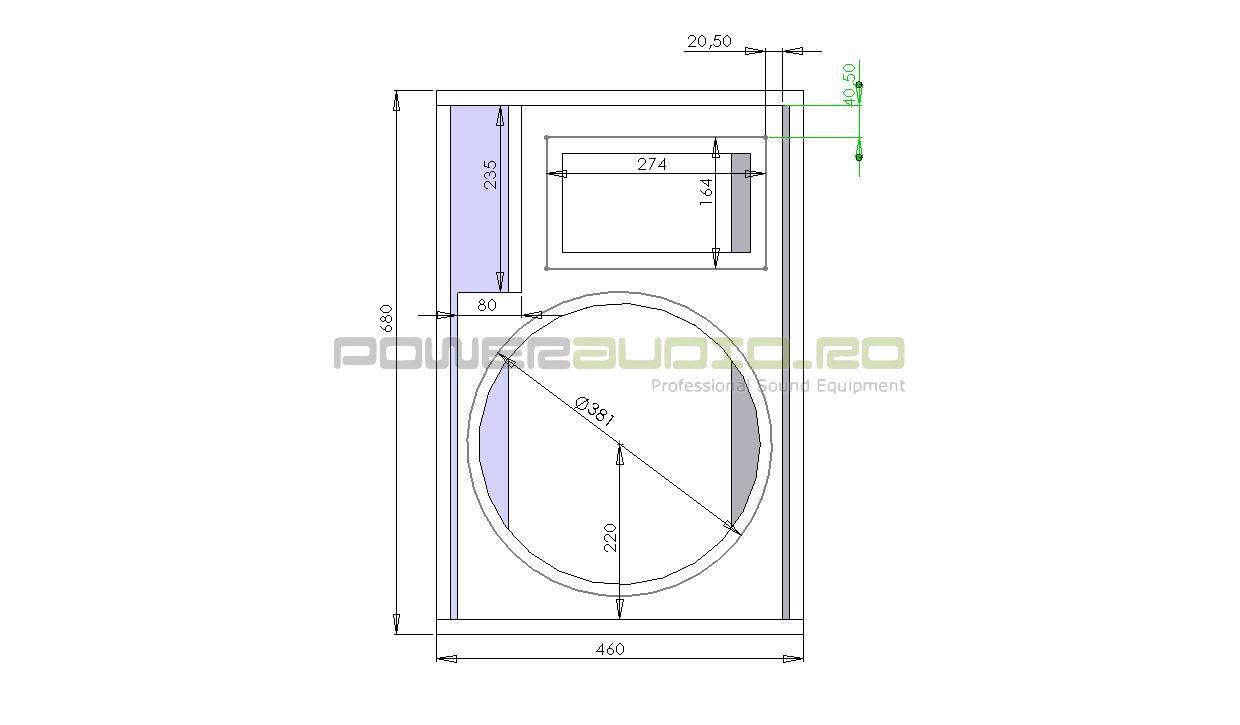

vedere frontala.jpg
vedere frontala.jpg [ 101.74 KiB | Vizualizat de 21322 ori ]

_________________
Pump up the volume :D
Sus
 Profil

 Subiectul mesajului: Re: Proiect fullrange 15PW6+D220Ti+HM2525
MesajScris: Joi Apr 14, 2011 10:48 pm
Neconectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Dum Dec 03, 2006 12:46 am
Mesaje: 818
Localitate: Baia Mare/Cluj
Material folosit 18 mm.
Cutlist :


Fişiere ataşate:

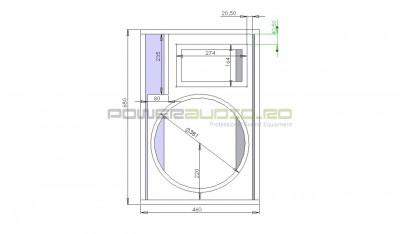

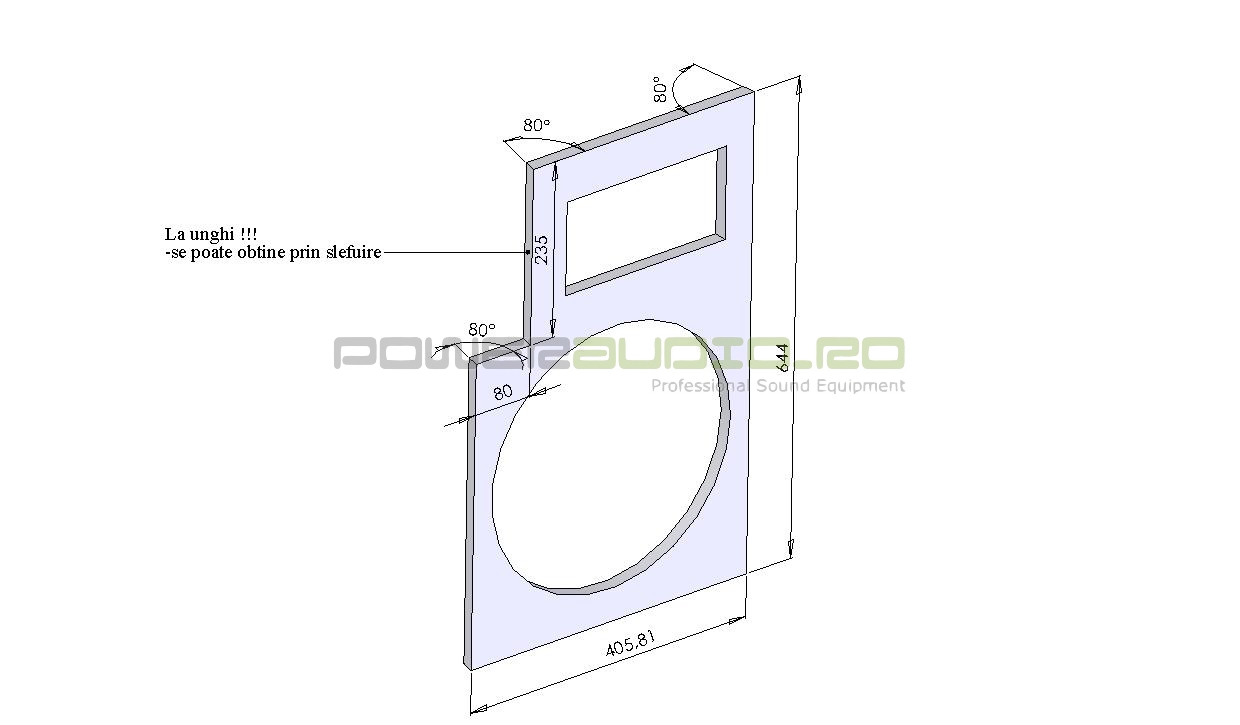

placa frontala.jpg
placa frontala.jpg [ 102.84 KiB | Vizualizat de 21315 ori ]

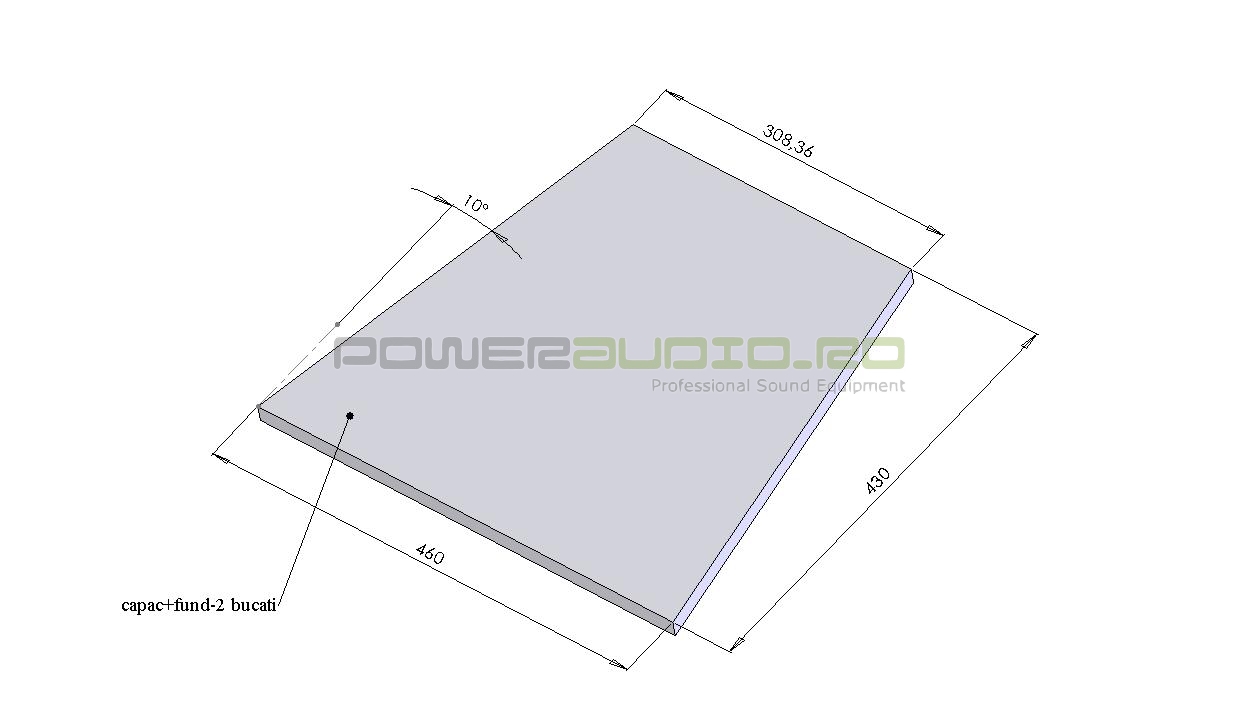

capac+fund.jpg [ 106.68 KiB | Vizualizat de 21315 ori ]

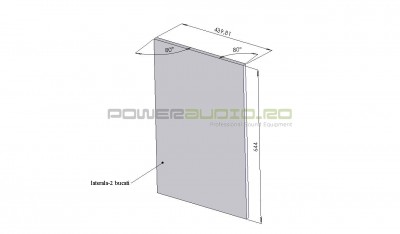

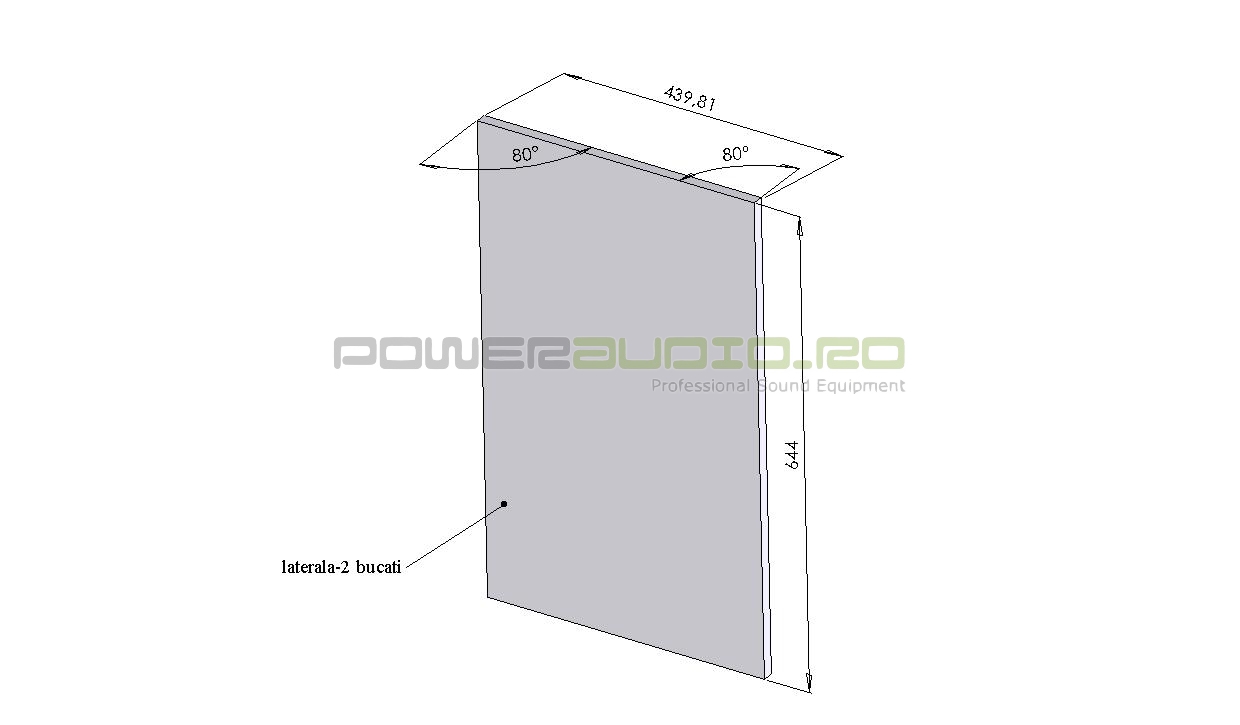

laterala.jpg [ 70.44 KiB | Vizualizat de 21315 ori ]

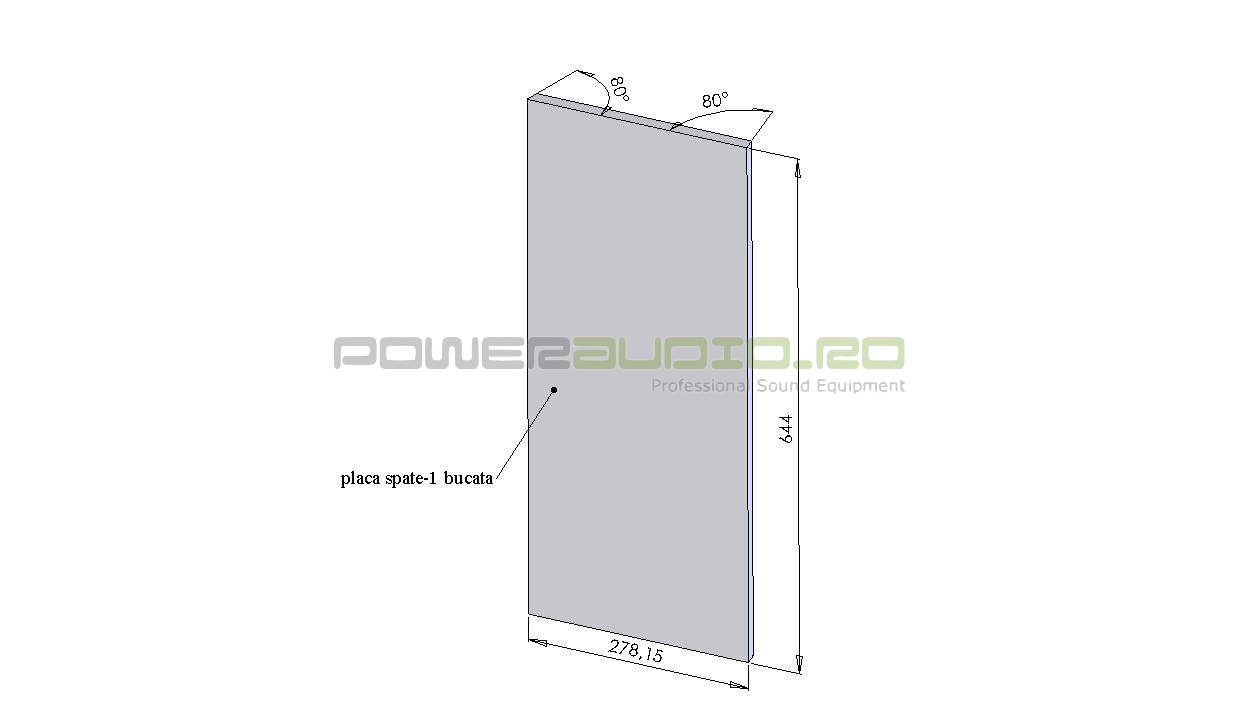

placa spate.jpg
placa spate.jpg [ 63.53 KiB | Vizualizat de 21315 ori ]

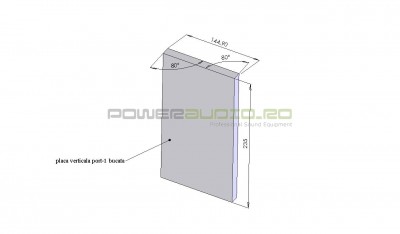

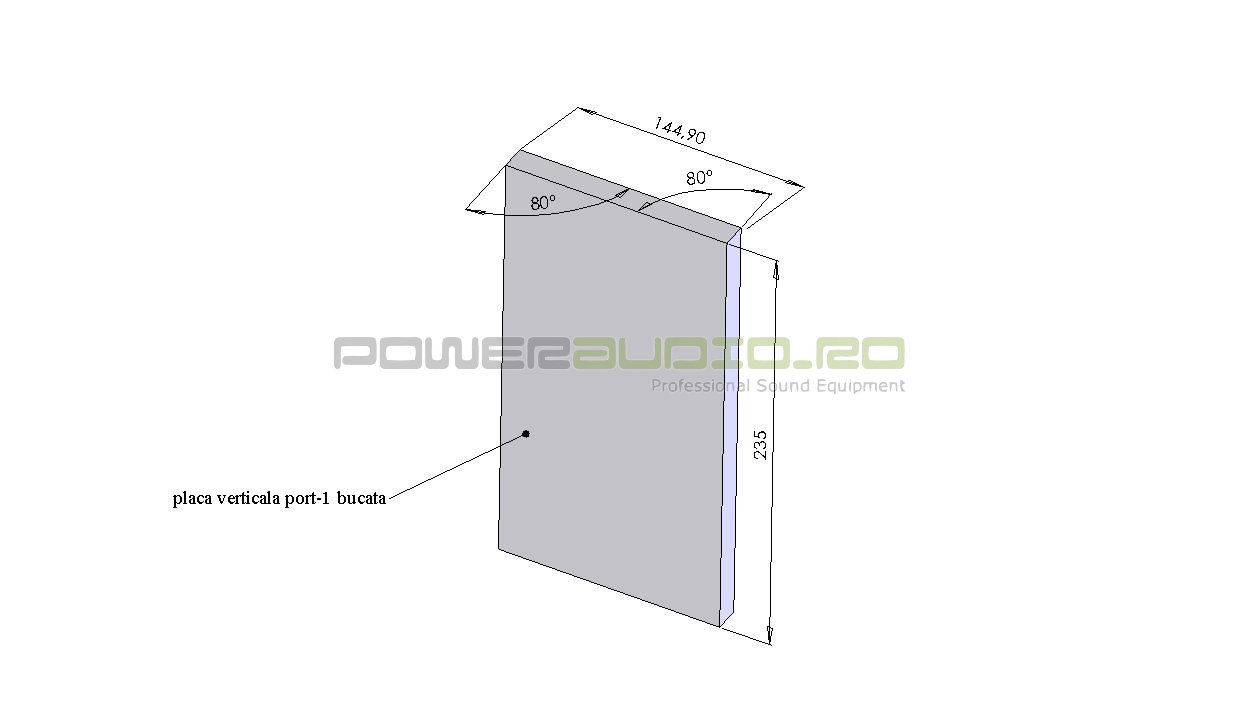

placa verticala port.jpg
placa verticala port.jpg [ 70.88 KiB | Vizualizat de 21315 ori ]

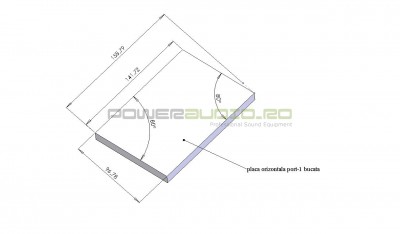

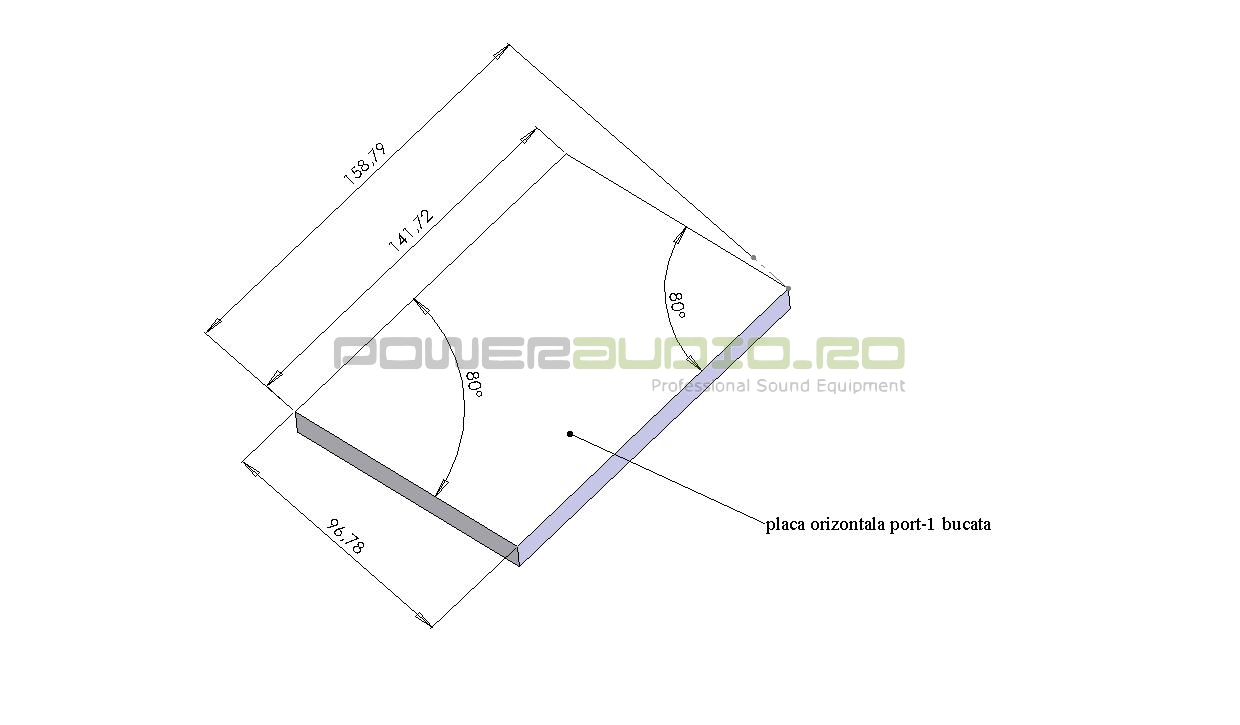

placa orizontala port.jpg
placa orizontala port.jpg [ 103.88 KiB | Vizualizat de 21315 ori ]

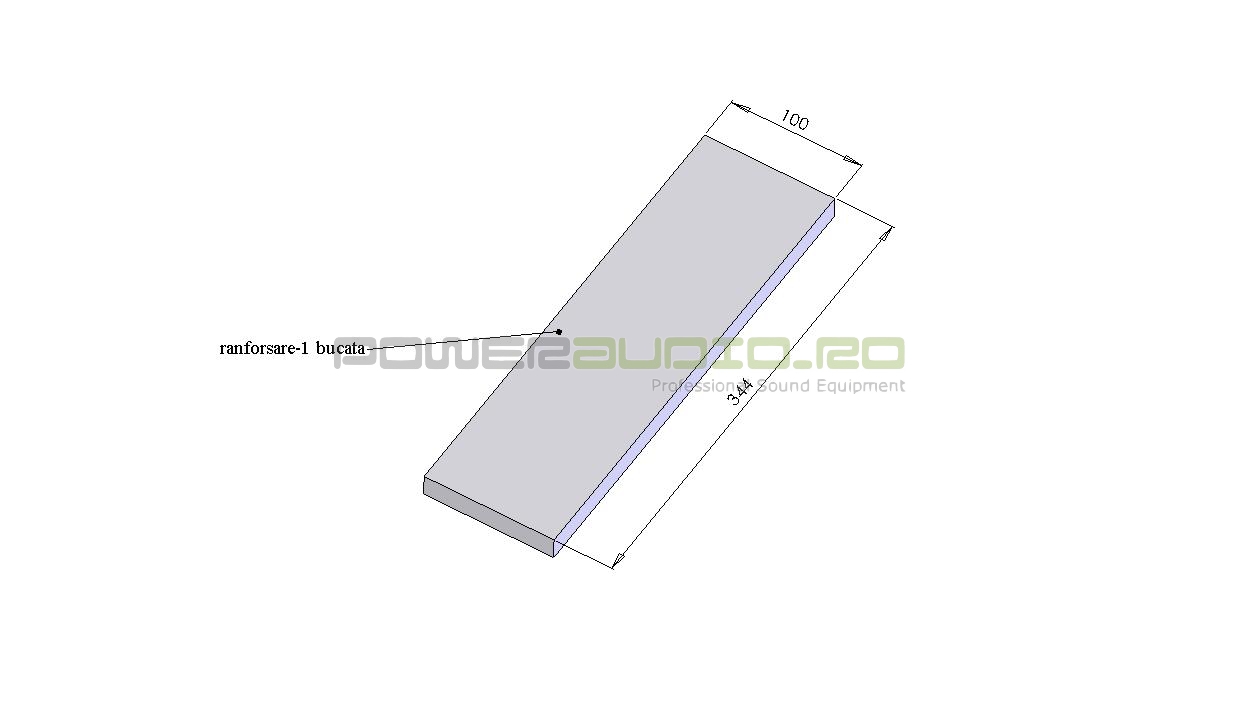

ranforsare.jpg [ 73.94 KiB | Vizualizat de 21315 ori ]

_________________
Pump up the volume :D
Sus
 Profil

 Subiectul mesajului: Re: Proiect fullrange 15PW6+D220Ti+HM2525
MesajScris: Vin Apr 15, 2011 9:19 pm
Neconectat
Director General 0766332366
Director General  0766332366
Avatar utilizator

Membru din: Joi Oct 27, 2005 7:33 pm
Mesaje: 19819
Localitate: La sediu
Pentru constructia acestui proiect aveti nevoie de urmatoarele repere:

2 bucati - Selenium 15PW6 (woofer 15", 400W RMS) - http://www.poweraudio.ro/?p=productsMore& ... ame=15-pw6
2 bucati - Selenium D220Ti (driver 1" 80W RMS) - http://www.poweraudio.ro/?p=productsMore& ... ame=d220ti
2 bucati - Selenium HM-2525 (horn 1" Aluminiu) - http://www.poweraudio.ro/?p=productsMore& ... me=hm-2525

2 bucati - filtre ca si in schema atasata mai sus -

4 bucati - maner -
2 bucati - Flansa Stativ - http://www.poweraudio.ro/?p=productsMore& ... v-aluminiu
4 bucati - Conector Neutrik Speakon NL4MP - http://www.poweraudio.ro/?p=productsMore& ... ame=nl-4mp
2 Bucati - Panou conectori - http://www.poweraudio.ro/?p=productsMore& ... al-speakon
8 bucati - Puffer (piciorus boxa) - http://www.poweraudio.ro/?p=productsMore& ... 8puffer%29
3 metri liniari mocheta - http://www.poweraudio.ro/?p=productsMore& ... penn-elcom

Acest gen de boxe sunt ideale pentru sonorizari medii ca dimensiune, gen Dj mobil, Nunti ,Botezuri, Fullrange pentru cluburi de mari dimensiuni. Asigura presiune sonora suficienta cu o calitate a sunetului excelenta.

Toate astea la un pret competitiv.
Costul de executie al unei perechi de boxe in aceasta configuratie incepe de la 1800 de lei daca este executata in regim DIY

_________________
ing. Mircea Bartic
Director general

Poweraudio Romania
Drumul Tarpiului, Nr.30, Bistrita, Jud. Bistrita-Nasaud
Telefon: 0766332366
E-mail: office@poweraudio.ro
www.poweraudio.ro
facebook.com/poweraudio.romania


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 11:28 am
Neconectat
User

Membru din: Vin Feb 08, 2013 11:25 am
Mesaje: 4
SALUT
CE MATERIAL AR FI MAI BUN PENTRU ACESTE INCINTE PAL,MDF SAU TEGO?
MULTUMESC ANTICIPAT


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 1:05 pm
Neconectat
Director General 0766332366
Director General  0766332366
Avatar utilizator

Membru din: Joi Oct 27, 2005 7:33 pm
Mesaje: 19819
Localitate: La sediu
Tego este OK dar va trebui sa raschetezi filmul fenolic altfel nu va prinde adezivul
MDF este OK insa nu rezista la umezeala si va fi cel mai greu material.
PAL este o solutie low cost , dar functioneaza decent.

_________________
ing. Mircea Bartic
Director general

Poweraudio Romania
Drumul Tarpiului, Nr.30, Bistrita, Jud. Bistrita-Nasaud
Telefon: 0766332366
E-mail: office@poweraudio.ro
www.poweraudio.ro
facebook.com/poweraudio.romania


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 3:32 pm
Neconectat
User

Membru din: Vin Feb 08, 2013 11:25 am
Mesaje: 4
AS MAI AVEA O INTREBARE DESPRE BOBINELE FILTRELOR ADICA DIAMETRUL INTERIOR LATIME SI NR DE SPIRE???


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 3:34 pm
Neconectat
User

Membru din: Vin Feb 08, 2013 11:25 am
Mesaje: 4
MENTIONEZ CA O SA FOLOSESC DIFUZOARELE RECOMANDATE DE DVS.


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 4:08 pm
Neconectat
User
Avatar utilizator

Membru din: Joi Iun 21, 2007 2:58 pm
Mesaje: 795
Localitate: Botosani (Boston-City)
cauta pe google (calculator bobine ) si gasesti tot.


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 4:16 pm
Neconectat
Director General 0766332366
Director General  0766332366
Avatar utilizator

Membru din: Joi Oct 27, 2005 7:33 pm
Mesaje: 19819
Localitate: La sediu
http://www.izatech.ro/Calculator%20filtre.htm

_________________
ing. Mircea Bartic
Director general

Poweraudio Romania
Drumul Tarpiului, Nr.30, Bistrita, Jud. Bistrita-Nasaud
Telefon: 0766332366
E-mail: office@poweraudio.ro
www.poweraudio.ro
facebook.com/poweraudio.romania


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 4:25 pm
Neconectat
User
Avatar utilizator

Membru din: Joi Iun 21, 2007 2:58 pm
Mesaje: 795
Localitate: Botosani (Boston-City)
Nu am vrut sa dau site-ul pentru a nu face reclama stiu ca ei dadeau un link catre vanzari de prostioare audio.


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 4:37 pm
Neconectat
Director General 0766332366
Director General  0766332366
Avatar utilizator

Membru din: Joi Oct 27, 2005 7:33 pm
Mesaje: 19819
Localitate: La sediu
sa nu o dam totusi in paranoia :D

_________________
ing. Mircea Bartic
Director general

Poweraudio Romania
Drumul Tarpiului, Nr.30, Bistrita, Jud. Bistrita-Nasaud
Telefon: 0766332366
E-mail: office@poweraudio.ro
www.poweraudio.ro
facebook.com/poweraudio.romania


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 5:06 pm
Neconectat
User

Membru din: Vin Feb 08, 2013 11:25 am
Mesaje: 4
AM INCERCAT CALCULATORUL DAR SINCER NU INTELEG NIMIC
NU IMI DAU SEAMA CUM SE FOLOSESTE
MA POATE AJUTA CINEVA?


Sus
 Profil

 Subiectul mesajului: Re: PROJECT 001 - incinta full range cu Selenium 15PW6 și D2
MesajScris: Vin Feb 08, 2013 6:00 pm
Neconectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Dum Iul 04, 2010 3:36 pm
Mesaje: 2679
Localitate: Bucuresti Romania
Nu mai scrie cu litere mari , este permisa folosirea lor doar la inceputul propozitiei si te rog sa te conformezi regulamentului viewtopic.php?f=18&t=9529 .
Multumesc pentru intelegere !
