 Subiectul mesajului: Reparatie T.amp E400
MesajScris: Mie Feb 07, 2024 8:00 pm
Conectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Mar Feb 07, 2006 12:52 pm
Mesaje: 1502
Localitate: Timis Country
Salut,

As avea nevoie de putin suport pentru schema electrica la acest amplificator T.amp E400, deoarece am primit unul descompletat si pare sa iipseasca unele componente de pe pcb, precum si afectarea circuitelor de pe pcb iar in urma unor interventii ale vechiului proprietar care dorea sa il transforme in asomator de porci. :)
Am cautat pe forumuri, sunt multe discuti, dar nu am gasit schema concreta.

Multumesc anticipat,
Matei

_________________
|Dr007|


Sus
 Profil



 Subiectul mesajului: Re: Reparatie T.amp E400
MesajScris: Sâm Feb 24, 2024 1:07 pm
Neconectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Dum Iul 04, 2010 3:36 pm
Mesaje: 2680
Localitate: Bucuresti Romania
O poza cu victima nu ai ? Poate gasim ceva ...

_________________
Excelența face diferența

High
Performance Un produs unicat de o calitate deosebita si construit din pasiune
Audio


Leonardo Fibonacci : F(n) = F(n–1) + F(n–2)


Sus
 Profil

 Subiectul mesajului: Re: Reparatie T.amp E400
MesajScris: Lun Feb 26, 2024 2:20 pm
Conectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Mar Feb 07, 2006 12:52 pm
Mesaje: 1502
Localitate: Timis Country
Salut,

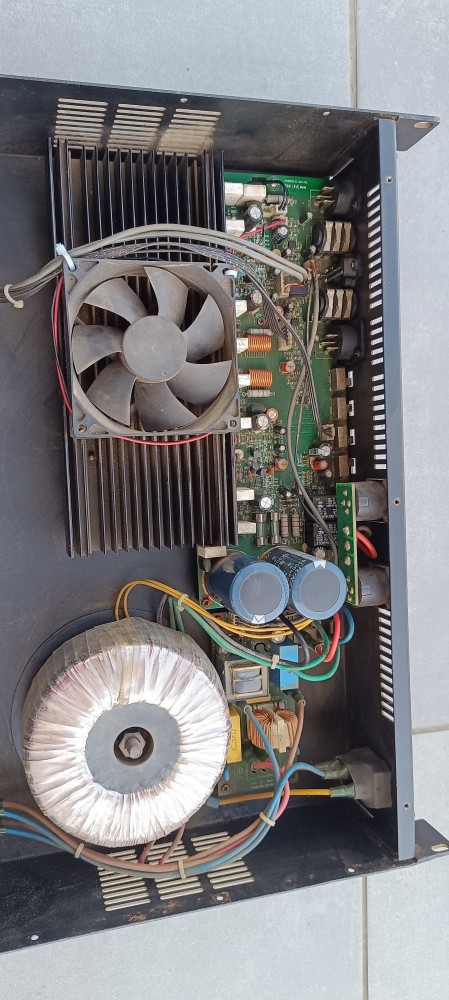

Asa arata amplificatorul:
T.amp E400Clasa AB, alimentare +/- 61VFinali: 2 perechi 2sc5200/2sa1943
C115, C109, D105 erau in scurtcircuit.


Fişiere ataşate:
4.jpg [ 1.62 MiB | Vizualizat de 1332 ori ]
3.jpg [ 1.36 MiB | Vizualizat de 1332 ori ]
2.jpg [ 1.8 MiB | Vizualizat de 1332 ori ]
1.jpg [ 1.76 MiB | Vizualizat de 1332 ori ]

_________________
|Dr007|
Sus
 Profil

 Subiectul mesajului: Re: Reparatie T.amp E400
MesajScris: Mie Feb 28, 2024 9:33 am
Neconectat
Ultramoderator
Ultramoderator
Avatar utilizator

Membru din: Dum Iul 04, 2010 3:36 pm
Mesaje: 2680
Localitate: Bucuresti Romania

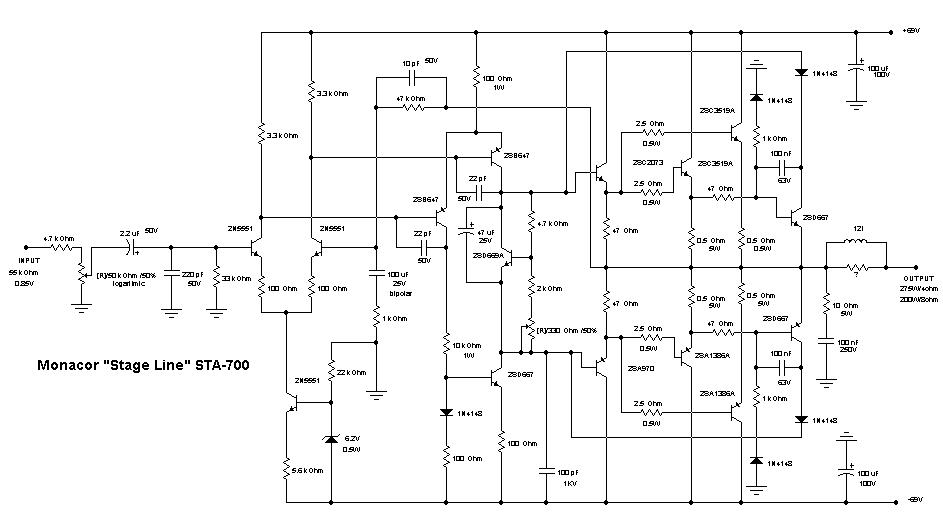

Asta pare a fi schema etajului final ?


Fişiere ataşate:
monacor_stage_line_sta-700_sch.jpg [ 61.48 KiB | Vizualizat de 1322 ori ]

_________________
Excelența face diferența

High
Performance Un produs unicat de o calitate deosebita si construit din pasiune
Audio


Leonardo Fibonacci : F(n) = F(n–1) + F(n–2)
