Filtru Pasiv pentru combinatii cu tweetere din seria PHT

visaton · **Scris:** Sâm Ian 03, 2009 9:00 pm

La Multi Ani, tuturor membrilor de pe acest forum! Va doresc sa aveti sanatate infinita, voua si sistemelor voastre audio, si sa va umple bugetul, ca oricum suntem in criza. Si daca tot suntem in 2009, sa aveti un multiplu de 9, la capitolul sonorizari! Sa aveti un sunet impecabil!

nexus3 scrie:

il modifici doar daca ti se par inaltele prea slabe :wink:

Am facut filtrul, de pe acest topic, pentru PST888, si intr-adevar dupa cum zice Mircea, este taiat la 6khz, dar ma intereseaza si valoarea la nivelul frecventelor inalte; aici ma refer de la 12khz in sus, deci pst-ul dupa filtrul mentionat mai sus, are spectrul de frecvente intre 6khz-......? Intreb deoarece mi se pare ca nu are eficenta foarte mare in zona "piuitului". Mircea ai zis mai sus ca daca inaltele sunt aparent slabe, modifici filtrul. Daca mai ai vreo schema actualizata, care s-ar prenta(in cazul meu) cu pst-ul mai bine, te rog sa o postezi, cand ai timp.
Multumesc!

Sharky · **Scris:** Dum Ian 04, 2009 12:16 am

poti sa modifici niste valori si sa il pui de ordinul 2.
Ce difuzor folosesti cu pst-ul ?

mr.slick89 · **Scris:** Lun Feb 22, 2010 3:57 pm

Am calculat si eu mH la o bobina...am cablul emailat de 0.85mm si mi a dat 106 spire cu diametrul mosorului 27mm ! Nu este cam mult ? Va rog un raspuns pls :oops:

paun ion · **Membru din:** Joi Dec 04, 2014 11:21 pm **Mesaje:** 1

salut as dori si eu doua filtre ptr pa hp15w cu pht404

Mircea Bartic · **Scris:** Joi Dec 04, 2014 11:50 pm

avem filtrul simplu cu taiere la 6Khz care merge in configuratia ta la 50 de lei / bucata

Ciprian Nitu · **Scris:** Dum Mai 24, 2015 11:28 pm

La cat ar ajunge un astfel de filtru taiere la 6Khz pt. combinatia :

Monacor SP-6/150PA + SD26BF ?

Mircea Bartic · **Scris:** Dum Mai 24, 2015 11:45 pm

aproximativ 50 de lei

nicustoica12 · **Scris:** Lun Mai 25, 2015 8:27 am

Eu voi folosi un woofer E12-200S cu un PHT411!
Pe PHT voi folosi schema de la Domnul Mircea, iar pe woofer o bobina de 2.2mH si un condensator de 10 micro 250v

maftei mihai · **Scris:** Mar Ian 31, 2017 6:12 pm

Mircea Bartic scrie:

Acest filtru prezentat este recomandat pentru orice combinatie de woofer (din lista de mai jos) + tweeter din seria PHT

Wooferele compatibile sunt

E10-200S
E10-150S
S10-64W
E12-100S
E12-150S
HP-10W
HP-12W
HP-15W
E15-200S

datorita gamei de frecvente pana la care urca aceste woofere, ele cad natural dupa o anumita frecventa, astfel fiind foarte usor sa realizam o boxa pe 2 cai cu un raspuns liniar , dar folosind un filtru foarte ieftin.

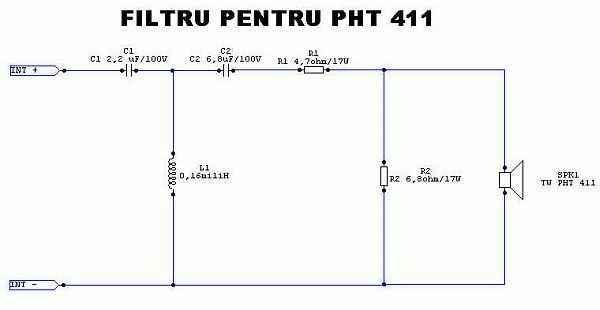

Imagine

in acest mod sunt eliminate filtrele de pe difuzorul de bass, pentru ca ele nu mai sunt necesare in acest caz (caderea naturala a wooferului simuleaza un filtru trece jos cu panta de 12 dB/octava)

rezultatul este un filtru ieftin si simplu, fara pierderi semnificative de putere.

mie unu imi place cum suna fara acea R de 6.8. ce se intampla daca nu o mai pun?

Mircea Bartic · **Scris:** Mie Feb 01, 2017 12:08 pm

se muta punctul de taiere pentru ca in acest moment nu mai ai un L-pad , divizor rezistiv, ci ai o rezistenta inseriata cu inalta care modifica rezistenta/impedanta inaltei asa cum este ea vazuta de filtru.

Acum punctul de taiere va migra in concordanta cu noua impedanta a inaltei. aproximativ 13 Ohmi. (se va folosi in calculele de filtru o impedanta de 13 ohmi in loc de

Bog1990 · **Membru din:** Joi Noi 09, 2017 9:17 pm **Mesaje:** 19

Am facut 2 filtre ca cel prezentat aici, mai sunt necesare cele 2 becuri puse in paralel cu, condensatorul de 2,2uF?
