Salutare.Detin un amplificator-putere realizat de mine cu 2 kituri de amplificare 2xtda7294 bridge de 200 W. Unul din kituri mi s-a ars , din cauza unui scurt la masa pe iesire si momentan merg doar cu unul singur de 3 ani incoace fara probleme (Traff torr 2x24V/300VA,Sursa redresare+filtrare etc.)
Dupa ce am rasfoit o parte din site'urile de specialitate ce produc kituri de amplificare , am gasit si pe ebay un kit mono-block de 400W, tot bridge cu 4 tda'uri 7294. Costa in jur de 30 de dolari (~120 lei) insa nu m-as baga sa-l cumpar de pe ebay din cauza furturilor de pe paypal si din cate am inteles de la altii - ar trebui sa faci comanda serioasa (100-200-500 buc.) ca sa iti vina in tara. Plus ca sunt facute in Singapore sau Malaysia si trebuie aduse cu avionul (costul de transport e undeva la 1 000 de euro). Dupa lungi cautari pe net , am gasit cablajul , schema electrica , dispunerea pieselor si lista cu piesele din care e alcatuit kitul (si pot dispune atasarea pozelor la cerere pe zippyshare). Un integrat tda7294 e in jur de 15 lei (60 lei doar 4 bucati) iar celelalte piese adunate mai costa inca vreo 30. As vrea sa incep sa-l fac luna asta si sper sa-mi reuseasca. Detin un traff torroidal de 400 VA (2X24V) si sursa de alimentare si redresare. Dupa mine cred ca e ok pana aici.
Ce pareri aveti despre noul kit aparut (pe ebay spune ca e noua varianta de tda bridge aparuta in 2012), daca a mai incercat cineva sa-l faca , daca i-a reusit , cum se comporta si daca exista o firma din Romania care produce tipul acesta de kit. Mentionez ca am cautat pe internet peste tot si nu l-am gasit in Romania , si nu cred ca e nici prin Europa. Tot ceea ce am gasit e actualul kit de 200 W cu doua tda'uri in punte. Ma gandesc daca imi iese , sa-mi fac un blog si sa incep o mica productie in care sa ofer si garantie in caz de problemele aparute. Mai mentionez ca nu sunt singur , ma ajuta si taicamiu. El e mentorul
Asadar , astept sugestiile voastre.

Daca ai 4xtda7294 in punte stiam ca nu trebuie sa cobori sub 8/16 ohm.Acum nici sunetul nu este chiar asa ok.Eu zic sa treci pe ipa400. Aceleasi chituri le-am avut si eu acum ,3,4 anisori. Numai bine.

Nu e bai cu impedanta. Am 4 boxe pe 8 ohmi , asadar ar fi imposibil sa am vreo problema. Oricum , orice prevenire trebuie luata in calcul. La 2xtda7294 in punte , minim e 8hm , insa eu am pus un subwoofer de 15" pe 4 ohmi si s-a comportat ok. Si nu am facut experimentul asta o data , ci de mai multe ori. Ultima data , am facut niste teste pe niste difuzoare mici de 4" , 6.5" si 8 " @4 ohm si nu a avut nimic. Oricum , nu am pus niciodata 4 ohmi pe iesire si sa merg cu statia 3-4-8 ore. Doar asa , cateva minute. Insa amplificatorul intra intr'un fel de protectie pe impedanta (nu stiu cum s'o denumesc). Cand puneam wooferul si dadeam pe la jumatatea volumului deja caraia difuzorul. Si nu e de la difuzor ca e distrus sau ca nu duce , cel mai probabil de la impedanta. Detin o amplificare doar de bass (tot cu tda'uri in punte) dar am legat 2 woofere de 15" in serie si duduie toata casa. Si nu scoate nicio caraiala asa cum face celalalt , normal.

Cat despre ipa400 , nu prea am idee despre ce vorbesti. Eu ma refer strict sa concep tipul asta de amplificator cu 4 tda-uri in punte sa vad cum functioneaza (daca functioneaza dupa cum o sa-l fac, daca n'o sa bubuie din prima cum il pornesc =))) / si nu e primul care imi bubuie in fata , de asta ma si tem ).
"IPA400" CE MAI EXACT ? UN KIT DE AMPLIFICARE sau un concept ?

daca o sa citesti pe forumuri o gramada de oameni fug de gunoaiele alea de integrate daca tot vrei sa faci ceva pt vanzare fa pe bipolari intreabal pe victor te lamureste el

Nu stiu cum sa-ti zic Calin , dar "gunoaiele" astea sunt raspandite la toate "super-gunoaiele" de amplificatoare de uz home edition. Sisteme audio , amplitunere , receivere si cateva mici puteri. Am avut ocazia sa repar un amplificator-putere de 2 x 200 W , luat de om din comert - facand comanda pe net. A dat pe el 650 de lei si arata exact cum vedem noi puterile prin pozele de la thomann. Era construit cu 2 kituri de tda in punte. Pe mine m-a costat 3 mil , iar "comertul" - pt ca are o carcasa de 19" pt rack , bine slefuita si pusa la punct din orice punct de vedere - mai adauga 3 mil. Am un amplituner Cat de 5x25W + 50 W woofer si e construit cu 3 tda'uri. Si am mai desfacut multe amplitunere si toate merg pe aceiasi schema. Putine sunt - de la Technics care merg cu tranzistori (bipolari- cum ziceai tu).

Ca tot zici de bipolari. Am avut un kit de la adelaida de 2 x 200 W cu tda 7250 si 4 tranz. bipolari mj11015 si mj11016. Am avut un scurt cand am venit acasa de la o petrecere pe intrare , apoi au sarit sigurantele pe alimentare. M-am chinuit si eu si taicamiu saptamani intregi si nu i-am dat de cap. Mi-am luat doua kituri din'astea cu integrate pana il voi face pe celalalt. Din pacate nici nu-l mai am , s-a pierdut prin casa si prin curatenia de prin pod (mamele de obicei fac lucrul asta ). Prima intentie a fost sa incerc sa fac din nou acel kit. Problema e ca schema de la tda7250 functioneaza pana la 2x130 W/4 ohm si 2 x 160 W/4 ohm. Pentru 2 x 200 W cat si varianta in punte de 300 W/8 ohm si 400 W/4ohm schema se modifica. Am citit pe un forum ca se schimba nu stiu ce condensatori si se dubleaza si se mai baga ceva condens. mai mari pe alimentare. Dar aceea schema nu exista , asadar doar cei de la adelaida o detin si cine ar fi prost sa o dea electronistilor ?
Multi zic despre kiturile adelaida ca sunt praf , sunt vai de viata lor. Unele deprecieri le-am avut si eu si le-am dat dreptate persoanelor. Dar au facut si lucruri bune. Ideea principala , dupa mine , e ca tot ce fac ei e sa fie folosit in parametri normali sau impins pana la 75-80 %. Dupa care ei nu mai garanteaza calitatea.
Si sa-ti zic si de ce am dreptate aici. Kitul care il am acum il am de 3 ani si ceva. Cand a fost sa dau petreceri si sa ascult pt mine muzica de sa-mi zguduie casa - am forjat'o cu mentiunea de a o folosi fara distorsiuni (75-80%). Cand e doar pentru auditie in casa , e lasata la minim. Mai am un kit de 100 W woofer de la adelaida. Il am de circa 7 ani sau 8 ani. Un traff de 250VA (ei recomandau 150VA , dar frecventele joase stim cu totii ca sug curent de sparg) si o sursa de redresare+filtrare , un radiator de la un magnetofon Tesla taiat in jumatate si 2 coolere de 4x4 inseriate. Brici merge dupa atata timp. Nici-o problema n-am avut cu el. Am legat 8 incinte de bass a unor 2 prieteni in serie si paralel la o petrecere si nu a avut nici'o belea amplificatorul. Ca sa nu ma zic ca ii ridic nivelul de semnal de la intrare printr'o boxulita din'aia desktop de calculator de 1W(inainte aveam Genius , acum am RPC), ceea ce stiu ca nu se recomanda aplicarea unui semnal de intrare de la un alt amplificator. Dupa mine , ar scoate vreo 150 W pe woofer. Si functioneaza fara probleme , cum ti-am mentionat , si astazi. Nu as da statia pe woofer pt nimic. Are corectare Linkwitz cu 2 preamplificatoare , se aude clar si rotund plus ca - kitul nu se mai fabrica.
Ei fac lucruri bune , doar sa respecti anumiti parametri si sa nu te imfingi cu volumul ca la club.

Atunci ... te intreb .. stii ceva , vreo schema cu tranzitori darlington si un driver. Sau ceva asemanator ?
Nu-mi zic de fet;'uri , ca am vazut la psc. Ma gandesc in viitorul apropiat sa-mi iau kitul de 400 W. Iesirea o pun in serie si scot 2x200W . Daca o sa detin finainte mai multe , poate imi iau 2 kituri.
Pana atunci , ma gandeam sa fac ceva home edition , facut de mana mea , daca a pocnit , macar stiu ca l-am facut eu - nu facut de turci , chinezi , rusi etc ...

mda poti merge pe kituri de la adelaida si pe tda-uri sant super

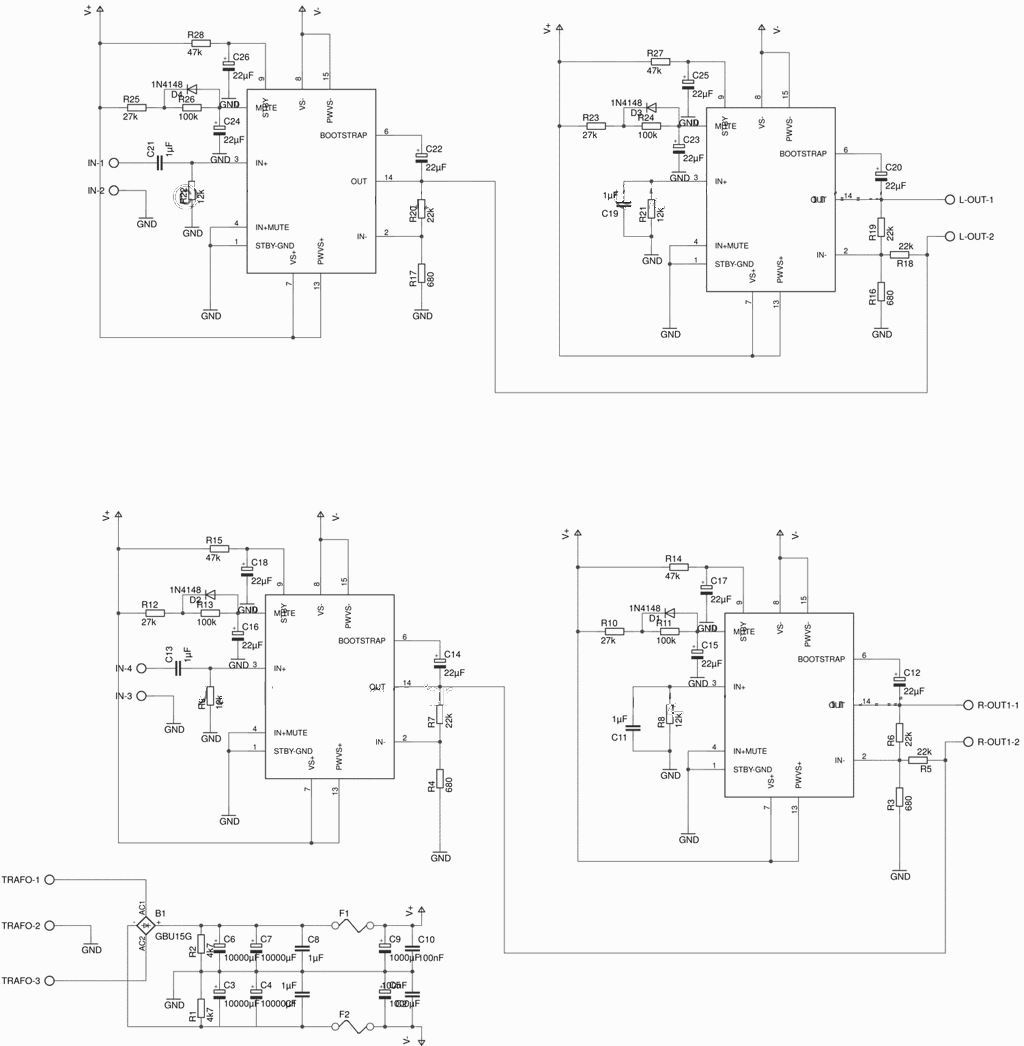

Pentru cei ce doresc sa isi construiasca cu propriile forte un amplificator stereo cu TDA7294 bridge , va prezint cateva idei .
R = 8 Ohms VS =+/-25V, PO = 150 Watts
R = 16 Ohms Vs = +/-35V, Po = 170 Watts
Atentie , radiatorul folosit va trebui sa fie cat mai mare . Nu trebuie facuta economie...
Nu folositi sarcini mai mici de 8 ohmi .
Nu depasiti tensiunea de alimentare specificata !
Transformatorul de retea va fi de minim 250VA @ 22-0-22 V alternativ pentru sarcina de 8 ohmi si de minim 250VA @ 28-0-28 V alternativ pentru sarcina de 16 ohmi .

.............................................................................................................................................
Am gasit cam tot la fel pe un site polonez , maghiar .. nu mai stiu exact. Doar ca as mai avea nevoie si de schema placajului pe spate (trasele; cred ca ma intelegi , stii la ce ma refer). A doua intrebare , caci sunt foarte nelamurit - E varianta stereo 2 x 150 W,8ohm / 2 x 170 W,16ohm sau e in punte - 300 W-8ohm, 400 W-16 Ohm. Sunt 2 variante pe net. Una e scoasa de cei din Singapore/Taiwan ... tara asiatica oricum - si sunt in punte toate sau ma rog - legaturile intre cele 4 integrate tda7294 sa poata debita o putere de 300~400 W Mono. Si a doua e stereo - cum ai mentionat tu. Mai exista si a treia varianta 2x100 W Stereo + 2 x 100 W Woofer sau 200 W Woofer(in punte) in care are si un filtru de joase atasat pe placa.Si daca imi aduc bine aminte - parca avea si potentiometre lipite, tot pe placa.
Pe mine m-ar interesa varianta mono , caci as vrea sa construiesc 2 bucati de 400 W fiecare. E mult pentru un integrat dar ar fi o inovatie noua. Varianta stereo m-ar cam rupe la cost. Eu deja mi-am achizitionat inca un mono-block de 200W in punte , asadar stereo m-a costat 80 de lei (95~100 lei cu tot cu transport). Ca sa realizez un kit stereo de 2x200 W dupa schema ce mi-ai atasat-o - am facut un calcul si cam ajung la 150~160 de lei - unde exista probabilitatea sa mearga sau nu , sa-mi bubuie integratele sau nu ; fata de kiturile care sunt deja gata facute si in caz de nereguli le returnez si mi se schimba cu altele.
Asadar , ce mi-ai aratat tu e varianta stereo sau mono ?
App - am un traff pe torr de 300 VA (2x24 V). Nu ar avea nimic daca ar fi subalimentat nu ? Mai scade din putere , nu o sa fie forjate integratele.
Si ultima intrebare. Am vazut pe placa acei condensatori care dau la alimentare. Se alimenteaza direct cu traff sau am nevoie de o sursa de redresare si filtrare ?
Merci mult ....

Cablajul ( cu traseele ) este in format .pdf se numeste tda7294-bridge-pcb si tda7294-bridged layout , sunt chiar primele doua atasamente de mai sus !
Varianta prezentata de mine mai sus este stereo si are inclusa o sursa de alimentare comuna pentru cele doua canale ( cu redresare si filtraj , sigurante ) si doua etaje finale compuse ( fiecare )din cate doua integrate TDA7294 montate in conexiune bridged .
Daca ai nevoie de un amplificator mono , e simplu , nu plantezi piesele unuia dintre canale .
Adica pe romaneste aceasta placa contine absolut tot ce trebuie , doar legi transformatorul de retea si gata .
Canta !
Transformatorul este OK ca putere , dar cei 2x24 V sunt in alternativ ?
Daca da , il poti folosi linistit doar pe sarcini de 8 ohmi .

Daca te referi la 4 TDA 7294 bridge in modul 2 canale cu cate 2 in punte e ok.
Altfel exista TDA 7293 care poti pune mai multe in paralel ulterior in punte.

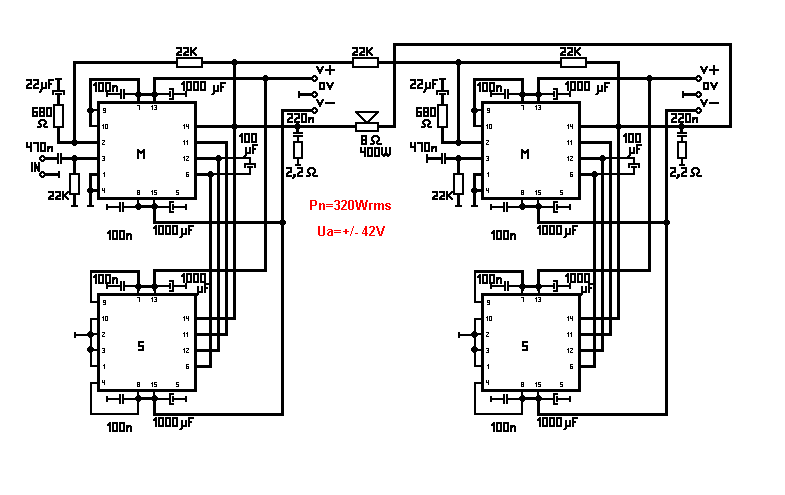

Eu am facut aceasta combinatie, 2 puse in paralel apoi in punte cu alte doua in paralel:

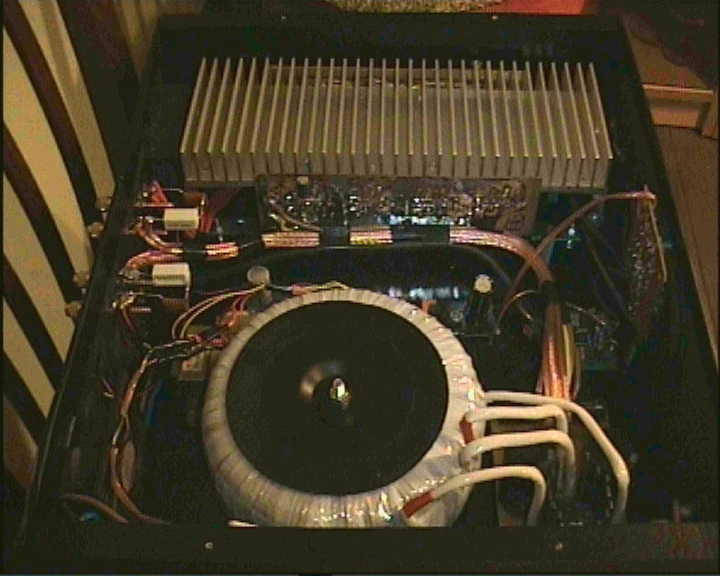

1 x 320 w pt bass (amplificatorul propriuzis e sub radiator):

........
Evident , e in alternativ. Se poate folosi si pe 16 ohmi, o sa scada inca un pic din putere, dar nu-i bai. Oricum ma gandesc sa fac comanda de un traff torr serios de 500~650 VA sa-mi duca puterea exact dupa descriere. Inca o mentiune - la statia actuala am un torr de 400 VA (2x24) si 2 kituri mono de 200 W. merge si pe 8ohmi si pe 16 (2 incinte in serie). Dupa parerea mea se aude si mai clar; faptul ca boxele nu sunt toate la fel (2 de 150W si 2 de 100W) am mers pe ideea de incinte inseriate.
Si am observat si placajul, scuze. O alta nelamurire - poza pcb-ului placat pe spate e facuta la scara 1:1 ? adica exact in original, cum arata kitul ? Mi se pare destul de mare - cam 25 de cm lungime

[quote="Iordache Ionut"]Daca te referi la 4 TDA 7294 bridge in modul 2 canale cu cate 2 in punte e ok.
Altfel exista TDA 7293 care poti pune mai multe in paralel ulterior in punte.

Eu am facut aceasta combinatie, 2 puse in paralel apoi in punte cu alte doua in paralel:

1 x 320 w pt bass (amplificatorul propriuzis e sub radiator):=quote]
...............................
Asadar , varianta 4xTDA in punte , mono .. e cu tda 7293 ?
Fiind asa , e ceva cam neclar. Din cate am cititi 7293 e mai bun decat 7294 si nu se prajeste asa usor. Plus ca se poate alimenta un pic mai mult +- 45 sau 50V. Dar totusi ce am vazut pe ebay si pe site-ul ala asiatic erau 7294. Sa fie o miscare de marketing , o eroare ??

Basme de internet ... integratele sunt total identice , cu mentiunea ca 7293 are in interior un detector de distorsiuni .
Adica ofera o informatie care poate aprinde un LED daca incepe sa se auda distorsionat (CLIP ) , dar care nu influenteaza functionarea .

Plus sistemul de punere in paralel. E ca si cum la finalii dintr-un integrat mai adaugi inca o pereche in paralel (sau mai multe )...
La 7294 nu ai aceasta posibilitate...

In fine, cica scoate 80w in loc de 70...
si nu intru in mai multe detalii ca dau nastere polemicilor !

Acum nu mai am timp si nici bani pt asta, dar la pensie sigur voi incerca ambitia mea:

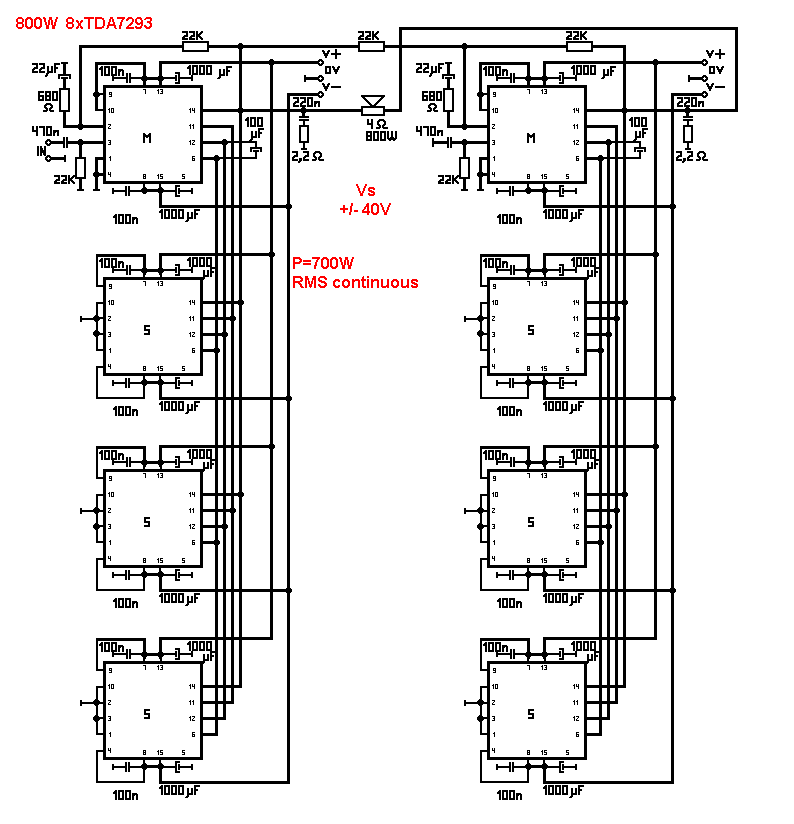

undeva intre 1300-1500w/2ohmi cu 16 x 7293, ca asta dar cu cate 8 integrate pe ramura:

...............
Aparent, schema ta merge pe aceiasi idee - ai putea pune in punte x integrate cu mentiunea ca legarea in serie sa aiba tot acelasi nr x de integrate incat sa-ti dezvolte o putere y mono (2 in paralel in serie cu 2 in paralel , 4 in paralel in serie cu 4 in paralel)... merge si 6 + 6 , 8+8 , 10+ 10 ... etc ? Sau e alta logica si eu gresesc ? Am prins ideea , da' doar pe jumatate . Si toate smecheriile astea cu 7 mii de integrate in paralel si serie functioneaza doar la 7293 , nu ?
Si alimentarea ? Din cate stiam , ce-am mai citit si eu pe ici-pe-colo , dupa o anumita putere degajata , se mareste tensiunea de alimentare (asta e principiul MOSFET-urilor, dar si al unor amplificatoare pe tranzistori bipolari , gen MJ 11016 ). Sau mergi cu o alimentare a unui torr de 2x25V(15 A) ? Puntea ? Aia e alta mancare de peste ...
