In primul rand va salut, si doresc sa va arat la ce lucrez. Este vorba de amplificatorul quasi 600w cu mosfeturi IRPF460 al carui schema am luat-o de pe net.

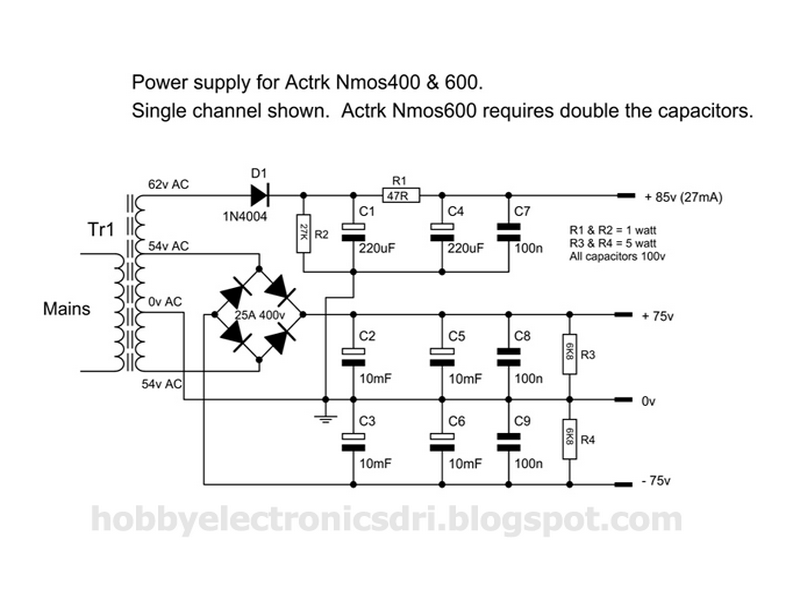

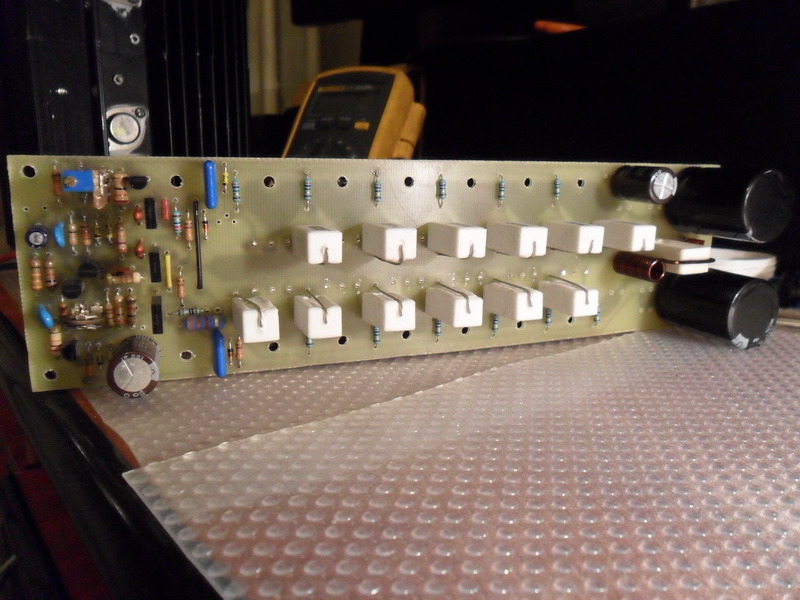

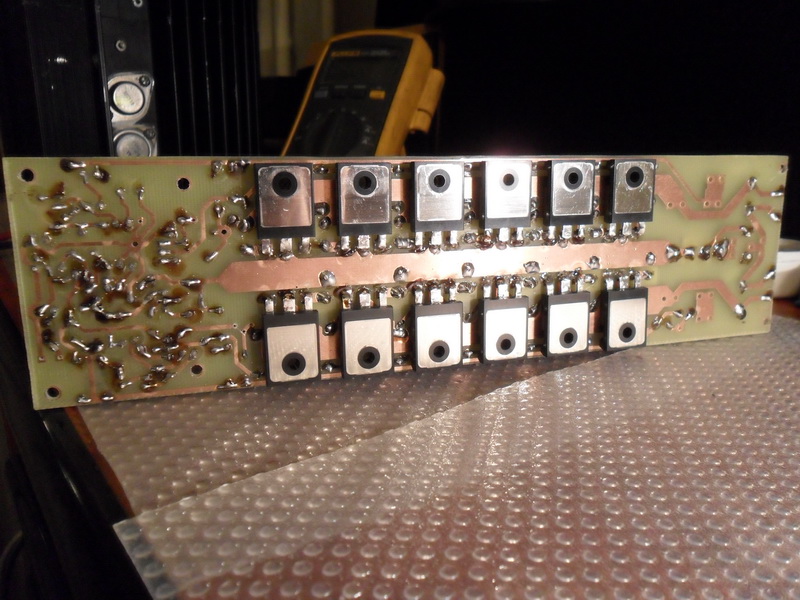

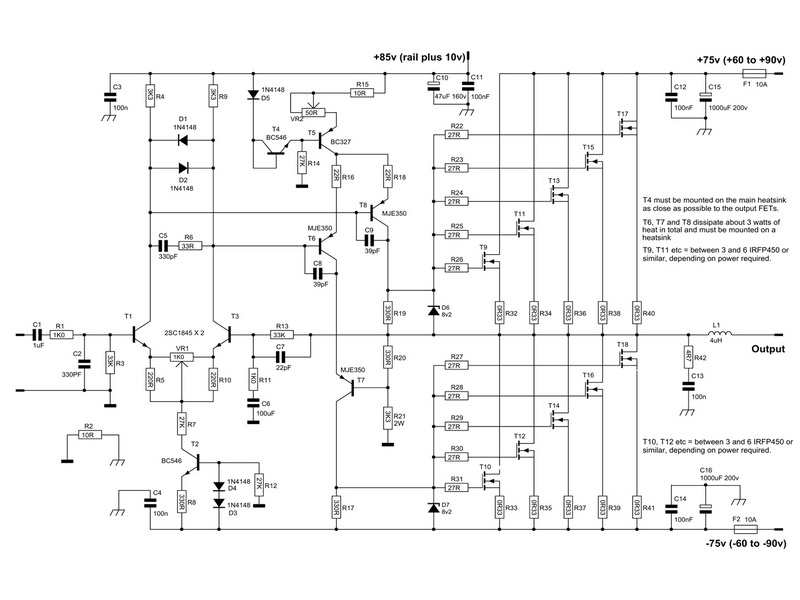

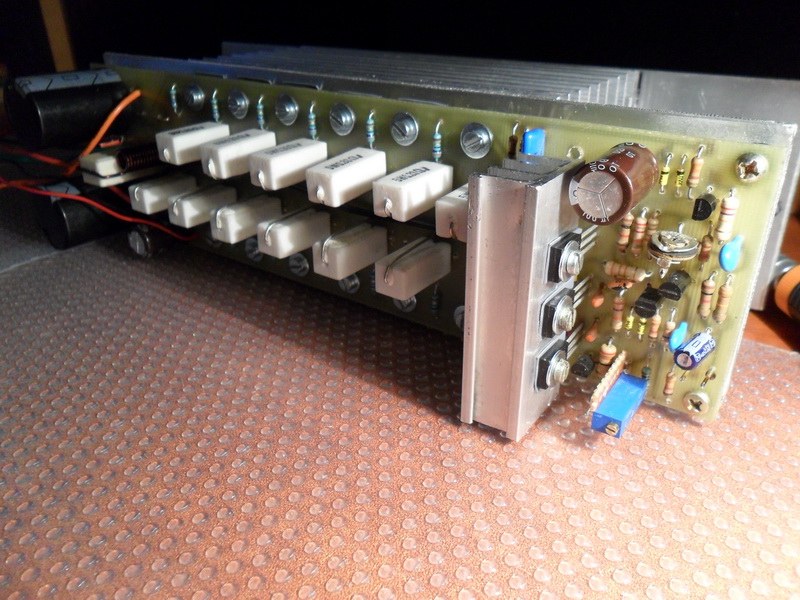

Folosesc pe iesiri mosfeturi irpf450, cate 12/canal. Ieri am reusit sa termin un canal, si cu usoare emotii l-am alimentat sa vad ce se intampla. Dupa reglajele necesare l-am pus la treaba si vreau sa va spun ca rezultatele sunt incurajatoare. Alimentarea am facut-o cu 130v (+/-65v) si binenteles +85v pt etajul de comanda. As dori sa va dati cu parerea in legatura cu acest montaj, cam cat s-ar putea mari puterea la iesire,.. avantaje, dezavantaje... etc. Am postat schema de principiu amplif si alimentare si cateva fotografii cu cat am reusit sa avansez pana acum. Orice sugestie sau critica e bine venita. pe masura ce voi avansa cu proiectul va voi tine la curent.

Felicitari pentru realizare si bine ai venit in comunitatea poweraudio.

Topicul va fi sticky ca si exemplu pentru ceilalti utilizatori.

Multumesc si bine v-am gasit
Ca probabil multi altii de pe aici nu pot sa spun ca sunt foarte bun in electronica, nu am "studii superioare" in domeniu, dar pot sa spun ca ma descurc.

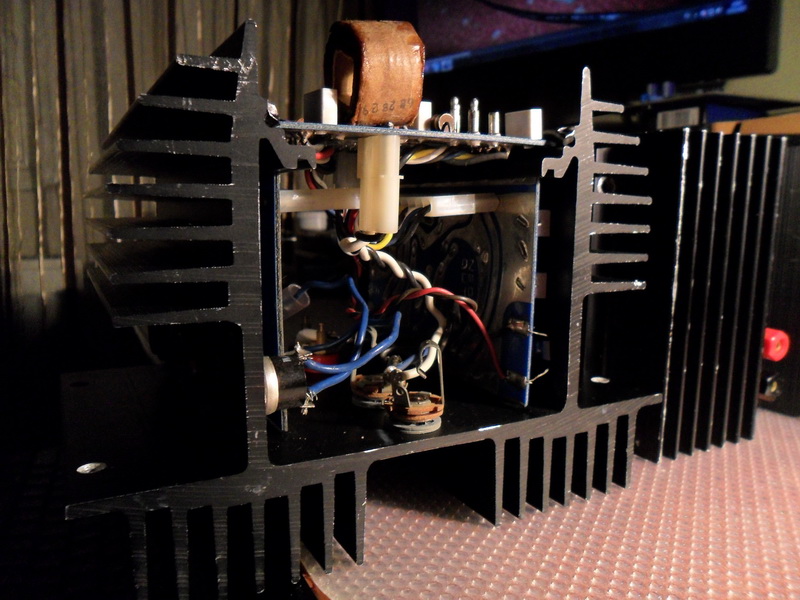

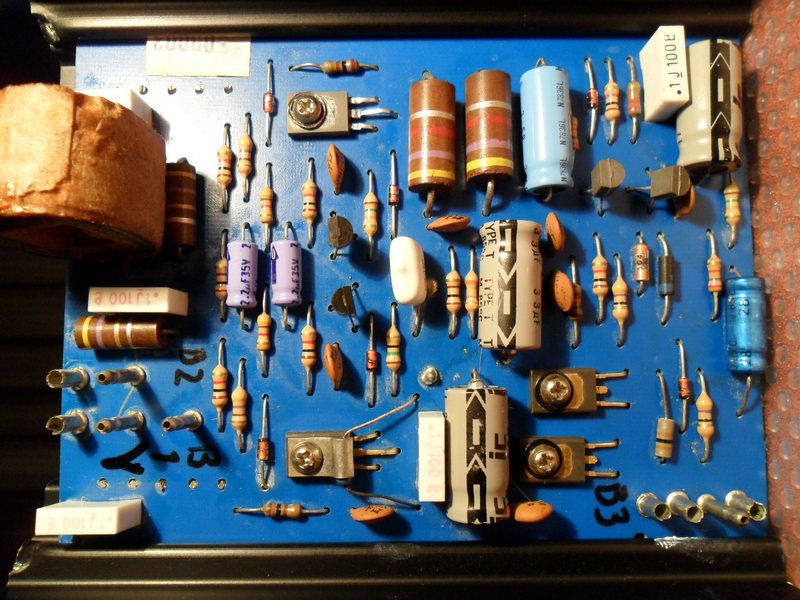

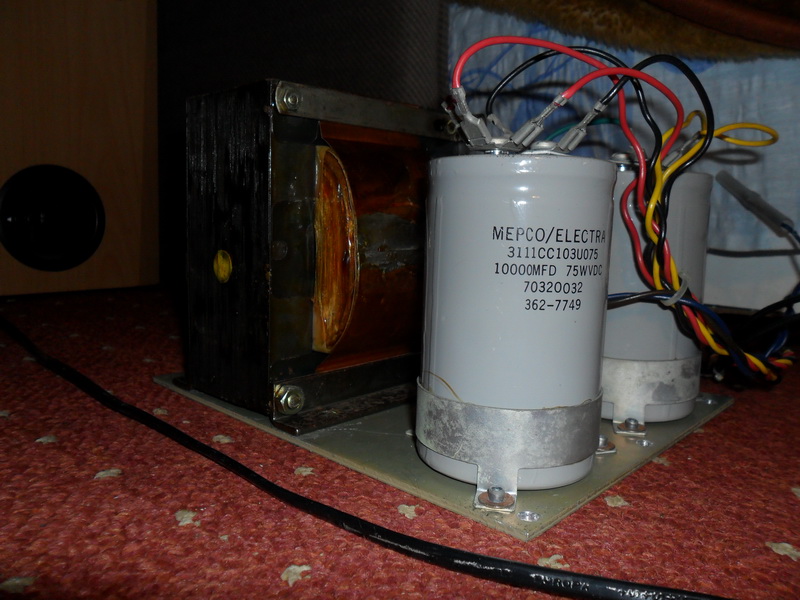

Ce vreau sa va mai arat, am gasit acum vreo 3 saptamani intr-o piata de vechiuri in Cluj si au costat 30 lei toate.
Daca nu ma insel cred ca era candva un PEAVEY CS400.
Sincer le-am cumparat pt traf, capacitori si radiatoare neavand sperante ca aceste etaje finale ar mai functiona, dar surprizaaaa....
functioneaza amandoua, chiar foarte bine, suna curat fara brum si distorsiuni si iata ca m-am ales cu un nou proiect pt timpul liber.
Voi incerca sa confectionez o carcasa dar problema e ca nu am si etajul preamplificator original si nu stiu ce varianta ar fi mai buna, pt ca am observat ca au nevoie de semnal de intrare destul de mare ca sa scoti ceva din aceste etaje finale.
Scrie pe ele 200W RMS, 28V RMS 4OHMS
Tensiunea masurata pe condensatori e de 130v (2x65v)

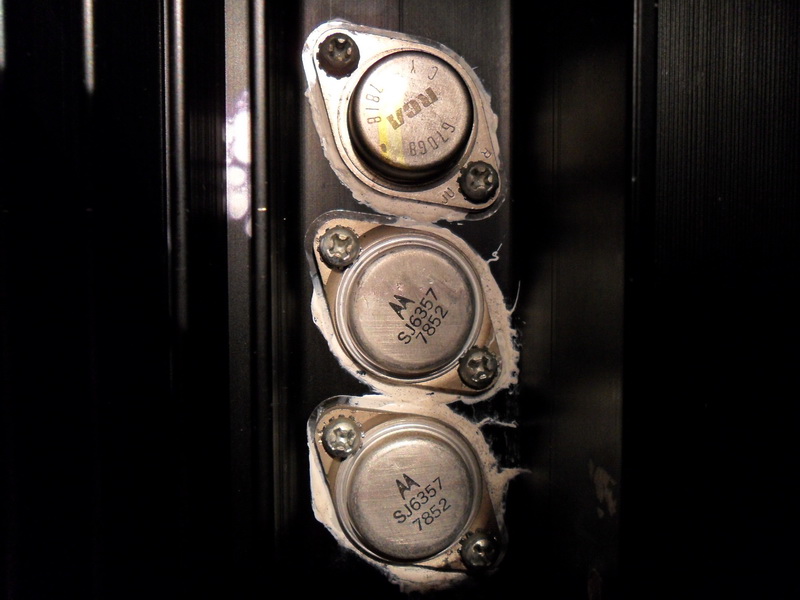

Finalii din ce am aflat ar fi NPN 140V 250W echivalent cu MJ15003

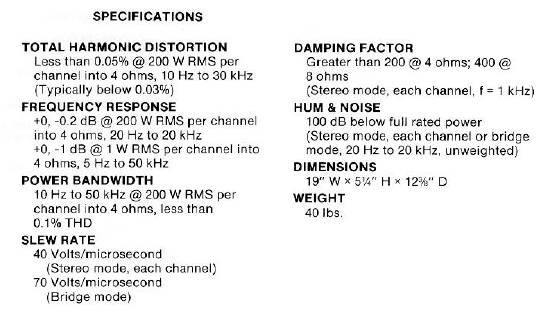

Am pus si doua poze de pe net cu carcasa cu care cred eu ca era inzestrat candva si specificatii,
In cele din urma ma gandesc, ca va fi de vanzare, dar ramane de vazut.
Ce parere aveti, merita investit ceva in treaba asta?

Bravo

Va salut in legatura cu acest proiect si as dori sa il fac cine imi poate da si mie mai multe detalii despre el astept raspunsuri multumesc

Salut!

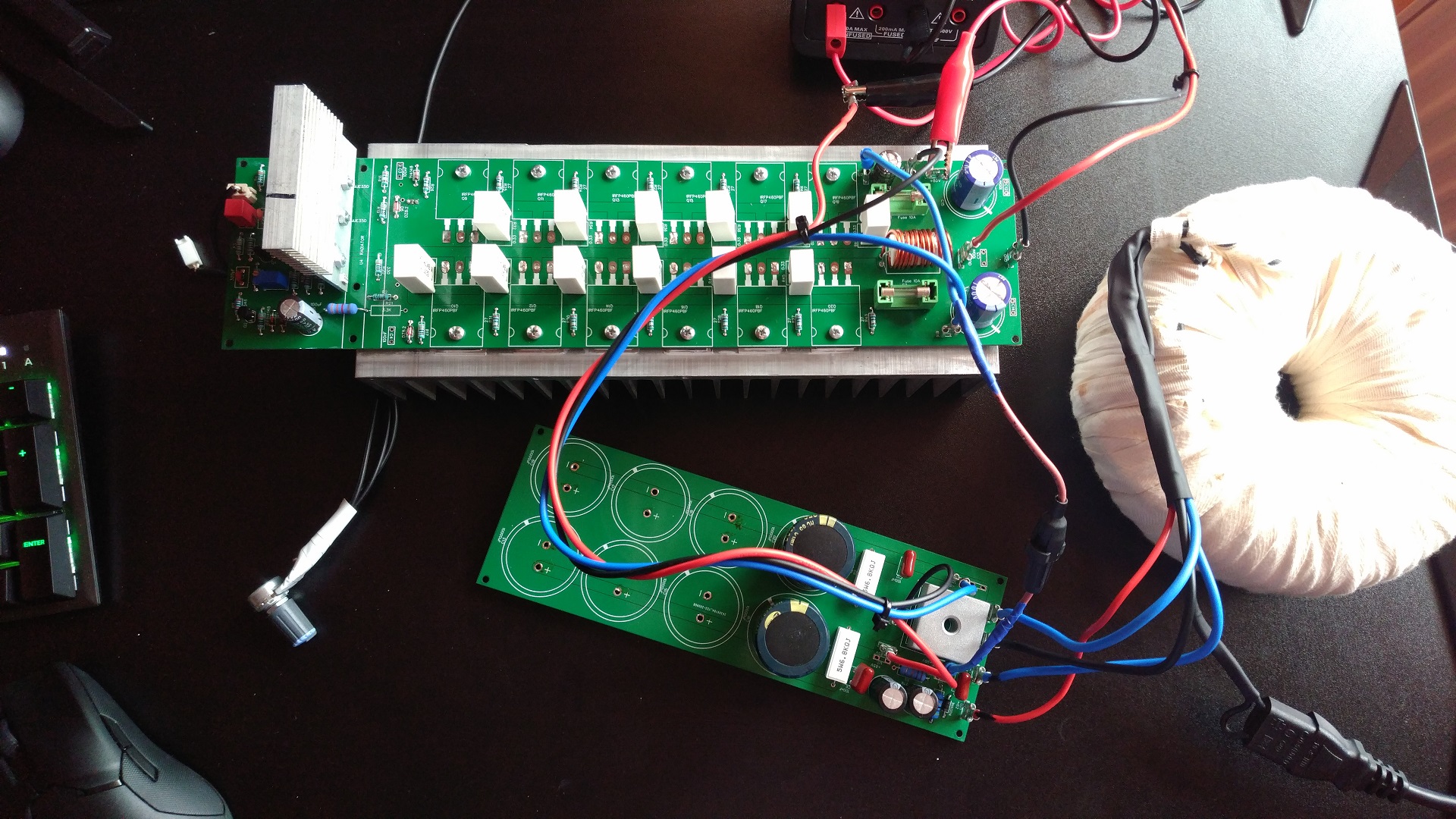

Am construit si eu acest amplificator. Tocmai ce l-am pornit, insa neavand inca condensatorii necesari filtrajului inca nu am reusit sa il testez la puterea lui adevarata, insa urmeaza indata ce ajung, inclusiv un test pe un dummy load cu monitorizare pe osciloscop.

Alimentarea este un traf toroidal facut la comanda de 56-0-56-63 AC, iar redresat si fitrat a ajuns la +/-76V DC plus inca cei 10V (86V fata de GND) necesari etajului de comanda.

Un video mai jos:
https://www.youtube.com/watch?v=LdCxAF0MTuc

Si un link spre EasyEDA, tool ce l-am folosit in crearea PCB-ului si apoi comandarea lui in China:
https://easyeda.com/cmircea2006/amplifier-actrk600

Buna!

Asa cum am promis, am revenit cu testul acestui amplificator la o sarcina de 8 ohmi, respectiv 4 ohmi. Alimentarea este de aproximativ +/-77V, fitrajul fiind realizat cu 4 condensatori de 10.000uF, cate doi pe fiecare brat. Aplicat pe intrare este o unda sinus 1kHz cu amplitudinea maxima 2.5V, insa nefiind necesar sa se ajunga la pragul maxim pentru a intra in clipping.

In 8 ohmi acesta debiteaza aproximativ 45V RMS, deci o putere de 250W:

https://www.youtube.com/watch?v=yOTsIeDuyXY

Iar in 4 ohmi, aproximativ 40V RMS, deci o putere de 400W:

https://www.youtube.com/watch?v=--b3YJXZko8

Avand in vedere ca poate fi alimentat pana la +/-90V, cu siguranta va atinge pragul de 49V RMS in 4 ohmi, adica 600W (eu zic totusi ca cele 6 perechi de IRFP460 vor scoate mai mult de 600W).

Recomand acest amplificator. Atentie insa la radiatorul celor 3 tranzistori de tip MJE, tind sa se incalzeasca foarte tare. T4 (BC546) montati-l in contact direct cu radiatorul principal, deoarece acesta rezgleaza bias-ul, iar prin incalzirea lui, va scadea curentul de mers in gol prin MOS-FETi, foarte util atunci cand radiatorul este fierbinte, iar volumul este la 0, deoarece scazand curentul de mers in gol, acesta se va raci mult mai repede.

Puteti vizita linkul EasyEDA al acestui proiect de unde veti putea descarca si fisierele Gerber. https://easyeda.com/cmircea2006/amplifier-actrk600

Spor la construit!
