Proiect amplificator audio

P Victor · **Scris:** Joi Iul 11, 2013 9:07 am

Aici : http://www.eletronicasilveira.com/t4319-ns-450-amp este varianta putin modificata ( in bine ) sau aici http://www.eletronicasilveira.com/t4299 ... nal-ns-450 .

P Victor · **Scris:** Joi Iul 11, 2013 9:59 am

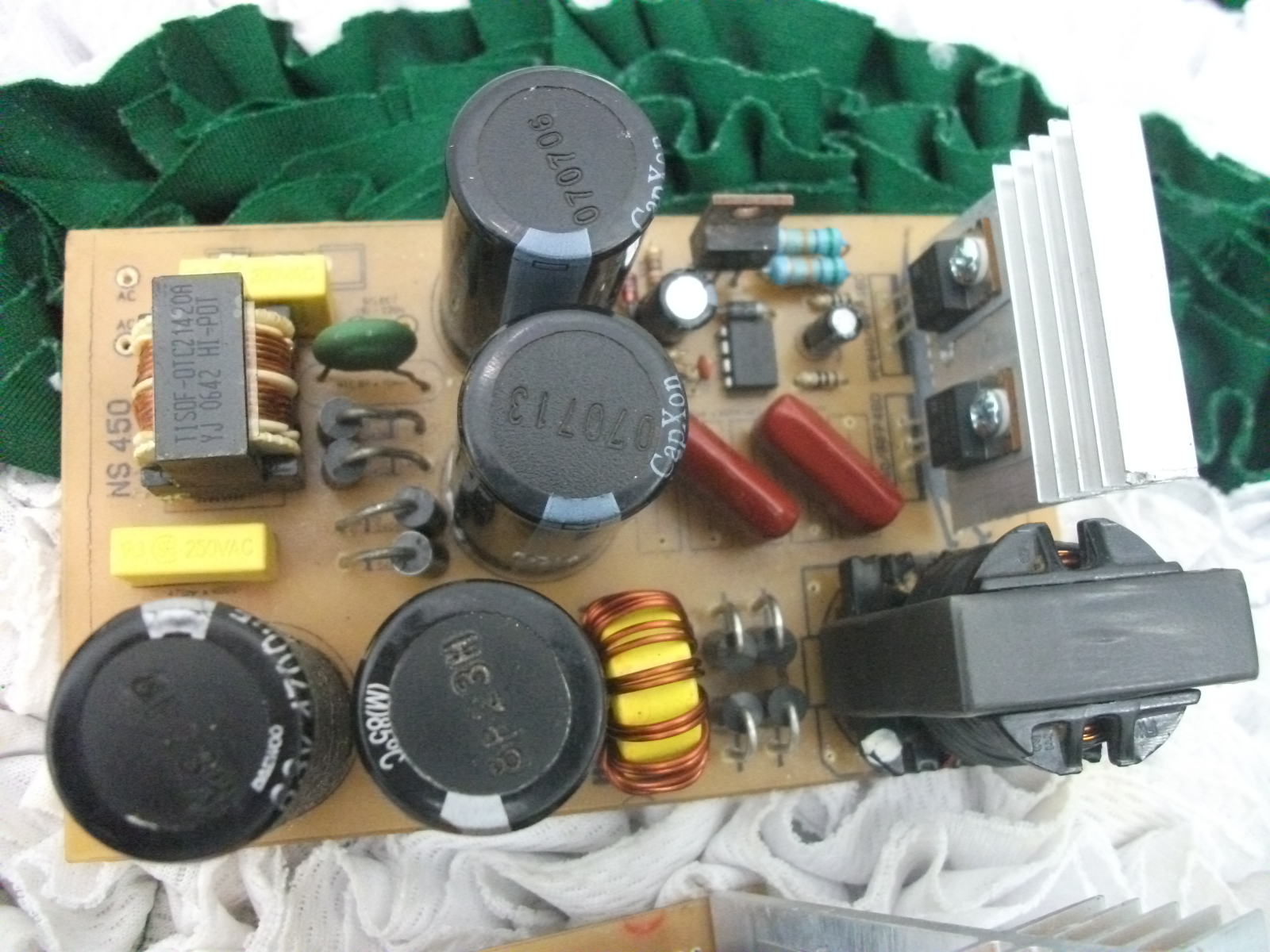

Cateva detalii constructive sunt atasate mai jos .
Imbunatatirea consta in introducerea unui stabilizator serie cu un tranzistor de medie putere in capsula TO220 , un zenner de 15 V si o rezistenta de polarizarea a bazei de 2K2 .
Tranzistorul este NPN si are nevoie de un mic radiator .
Daca nu doriti utilizarea acestui stabilizator , faceti strap intre C si E , exact ca in detaliu ...
Eu recomand totusi folosirea acestui stabilizator si folosirea in secundar doar a diodelor tip MURxxx in capsula TO220 .

electricianul98 · **Membru din:** Mie Noi 13, 2013 9:12 pm **Mesaje:** 6

P Victor scrie:

Inca o " mini" sursa , extrem de simplista , fara protectii ...gasita pe Internet .
Este derivata direct din schema de aplicatie a producatorului integratului IR2153 , " inima " acestei surse .
Nu cred ca mai este nevoie de schema ... valorile componentelor sunt cele recomandate de International Rectifier .
Miezul folosit poate fi EI33 sau EI35 , eventual , miezurile pereche si carcasele pot fi recuperate din surse ATX defecte .

M-am hotarat , de ceva timp sa realizez si eu acesta "mini" sursa. Sursa va alimenta 2 leach-uri... Am reusit sa fac rost de aproape toate piesele...
Intrebarea mea legata de aceasta sursa ar fi: se poate implementa reactie la aceasta sursa?Daca da, cum poate face acest lucru?

P Victor · **Scris:** Joi Noi 14, 2013 4:35 am

" Probabil " ca se poate .
La ce iti foloseste o sursa SMPS cu reactie in domeniul audio de putere ?
Timpul de reactie al " reactiei " pe care intentionezi sa o introduci va denatura raspunsul dinamic al amplificatorului , din 1000 de motive .
Ca tema pentru acasa iti recomand sa te gandesti la " reactia " pe care o are o sursa liniara chioara , adica o punte redresoare , un transformator si condesatorii de filtraj .
Toate dimensionate corespunzator pentru scopul propus .
Mai gandeste-te inca o data

.
Cateva milioane de amplificatoare ( inclusiv cele din categoria audiofila ) fabricate pana in prezent au o asemenea sursa , adica fara reactie .
Nimeni nu s-a plans de lipsa reactiei pana in prezent , dar nu cunosc niciun amplificator cu SMPS care sa aiba reactie si sa fie recunoscut ca fiind de inalta calitate .

Poti proceda cum doresti

dar nu uita : mai binele binelui este raul .

electricianul98 · **Membru din:** Mie Noi 13, 2013 9:12 pm **Mesaje:** 6

Am vrut sa ii fac reactie la acea sursa dintr-un anumit motiv(am realizat pana acum 2 surse in comutatie, dar din 12v in +/-45v fara reactie, dar din cauza ca nu avea reactie tensiune scadea cu leachu dat la maxim la +/-30v.), asa ca m-am hotarat ca urmatoarea sursa sa.aiba tensiunea stabilizata(cu reactie), dar daca spui ca va afecta dimanica amplificatorului, atunci renunt la ideea reactiei si o voi realiza asa cum a fost prezentata in tipic.Sper ca tensiunea nu va cobora sub +/-40v.Traful folosit va fi el33 recuperat dintr-o sursa de Pc. Mai ramane sa comand ir-ul caci doar acesta imi mai lipseste.
Multumesc mult pentru ajutor.

electricianul98 · **Membru din:** Mie Noi 13, 2013 9:12 pm **Mesaje:** 6

Abandonata in coltul casei din diferite motive, abia acum am reusit sa termin aceasta sursa cu ir2153. Din pacate am o problema cu ea, nu scoate decat +/-23v. Traful este un el33 nerebobinat. Pentru a scoate +/-45v trebuie rebobinat traful nu? In primar trebuie sa ii dau 2x20spire si in sec 2x10 spire? Daca ii fac dublare de tensiune, (fara sa rebobinez traful) cam ce amperaj ar scoate? Ma scuzati ca am postat tocmai aici dar, am zis sa nu mai fac alt topic despre acest integrat.
O seara buna!

P Victor · **Scris:** Joi Ian 23, 2014 6:02 am

Dublarea de tensiune este monoalternanta , total nerecomandata in audio .
Desfa cu multa atentie trafo SMPS si apuca-te de experimente , nu ai cum sa mergi mai departe fara asta

.

electricianul98 · **Membru din:** Mie Noi 13, 2013 9:12 pm **Mesaje:** 6

Buna seara!
Ieri am desfacut traful, iar azi am teerminat de rebobinat: in primar i-am dat 34 spire, iar in secundar 2x11spire. Din pacate, tocmai cand sa montez miezurile in carcasa, a plesnit e-ul in trei bucati. Mai are rost sa continui cu acest traf, sau sa cumpar un etd49 si sa-l bobinez? Cel mai rau imi pare ca am prapadit acest traf bun, sa nu mai adaug si munca pe care am depus-o in rebobinarea lui(l-am bobinat foarte ingrijit, iar in sec. cu litwire).
Mentionez ca prima sursa smps facuta de mine(din 12 in +/-45v) avea si ea un traf , "spart" si el in 3 bucati. Mergea, doar ca tiuia traful foarte puternic.
Atasez un link cu miezul "spart": https://imageshack.com/i/mvlh2lj .

electricianul98 · **Membru din:** Mie Noi 13, 2013 9:12 pm **Mesaje:** 6

Am reusit...

Am pornit-o, chiar daca miezul de ferita.este rupt, l-am lipit cu putin superglue si merge perfect. Cu o sarcina de 25w, tensiunea de iesire ramane stabila la +/-57v, iar cu o sarcina de 225w( doua becuri de 100w si unul de 25w, toate de 220v puse in paralel) tensinea scade la +/-53voltisori, :wink:

ceea ce e destul de bine, tinand cont ca pentru tensiunea asta l-am bobinat.(in secundar are 2x13 spire, nu 2x11spire asa cum am scris in postul de mai sus din neatentie.
Totusi nu am reusit sa masor curentul absorvit din retea in gol, deoarece fara sarcina tensiunea sare de 60 de volti si e cam periculos, tinand cont ca conzi de filtraj au doar 63v. Am montat acea bobina intre conzi si diode, dar presupun ca are o valoare cam mica, mai ales ca i-am dat doar 2x11 spire cu sarma de 1,2 mm.
I-am pus si snubere, o rezistenta de 100ohmi cu un cond de 1 nano in primar, iar in secundar o rez de 27ohmi cu un cond de 4.7 nanofarazi pe fiecare secundar. Urmeaza sa ii fac si o mica protectie la scurt si suprasarcina cu traf de curent, dar nu prea stiu daca merge unul dintr-o sursa atx fara sa-l rebobinez, pe langa acest traf mai era cel de putere si am citit pe un alt forum ca ar merge si nerebobinat....
Multumesc mult pentru ajutorul acordat si va urez o zi buna.

pitiay68@yahoo.ro · **Membru din:** Mie Ian 16, 2013 11:08 pm **Mesaje:** 4

Ce sirma ati folosi la traf,primar=secundar.Va multumesc.

Claudiu E aka DjLeco · **Scris:** Dum Mar 01, 2015 4:03 pm

electricianul98 scrie:

Am reusit...

Am pornit-o, chiar daca miezul de ferita.este rupt, l-am lipit cu putin superglue si merge perfect. Cu o sarcina de 25w, tensiunea de iesire ramane stabila la +/-57v, iar cu o sarcina de 225w( doua becuri de 100w si unul de 25w, toate de 220v puse in paralel) tensinea scade la +/-53voltisori, :wink:

ceea ce e destul de bine, tinand cont ca pentru tensiunea asta l-am bobinat.(in secundar are 2x13 spire, nu 2x11spire asa cum am scris in postul de mai sus din neatentie.
Totusi nu am reusit sa masor curentul absorvit din retea in gol, deoarece fara sarcina tensiunea sare de 60 de volti si e cam periculos, tinand cont ca conzi de filtraj au doar 63v. Am montat acea bobina intre conzi si diode, dar presupun ca are o valoare cam mica, mai ales ca i-am dat doar 2x11 spire cu sarma de 1,2 mm.
I-am pus si snubere, o rezistenta de 100ohmi cu un cond de 1 nano in primar, iar in secundar o rez de 27ohmi cu un cond de 4.7 nanofarazi pe fiecare secundar. Urmeaza sa ii fac si o mica protectie la scurt si suprasarcina cu traf de curent, dar nu prea stiu daca merge unul dintr-o sursa atx fara sa-l rebobinez, pe langa acest traf mai era cel de putere si am citit pe un alt forum ca ar merge si nerebobinat....
Multumesc mult pentru ajutorul acordat si va urez o zi buna.

Sarcina de 225W o ai NUMAI DACA tensiunea de iesire a smps este de 230Vcc (+/- 115Vcc).

morkoveata · **Membru din:** Vin Iul 31, 2015 8:00 pm **Mesaje:** 1

la sursa cu ir2153 bobina pe iesire cate spire are?
